Hvorfor velge DIMI vinkelopphengsklemme?

Selskapet gjennomførte en konkurransefortrinnsanalyse for å identifisere styrker og svakheter sammenlignet med rivalene.

Overlegen lastfordeling

Avansert buet-endedesign minimerer spenningskonsentrasjonen på kabler ved vinkelpunkter, og beskytter ledere mot bøyningsskader

Vidvinkelfleksibilitet

Tillater linjeavvik fra 15 grader til 60 grader avhengig av modell, noe som reduserer installasjonskompleksiteten i variert terreng

Rask installasjon

Forhånds-montert design med innesluttet maskinvare eliminerer løse deler og muliggjør montering av enkelt-operatør på under 5 minutter

Holdbarhet i alle-vær

Varme-dypgalvanisert stål og UV-stabiliserte komponenter tåler ekstreme temperaturer fra -40 grader til +80 grader

Produktfunksjoner

Konstruert vinkelbeskyttelse

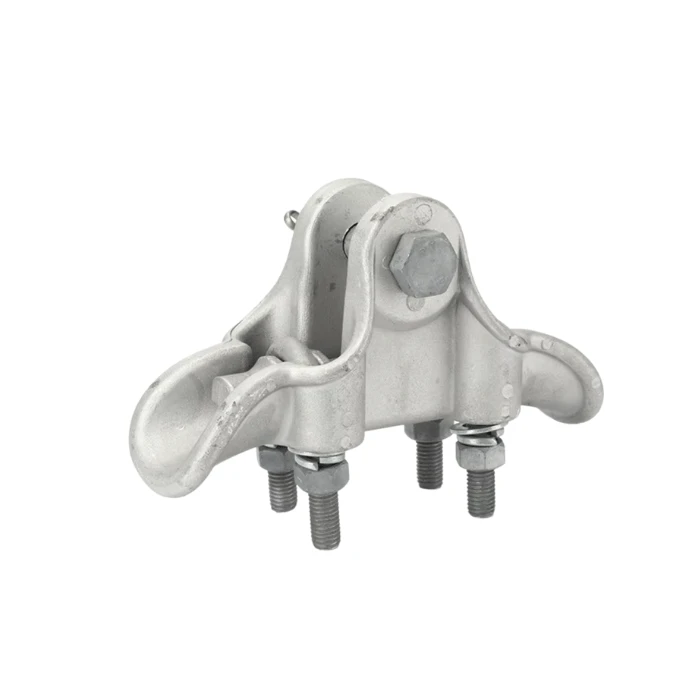

DIMI vinkelopphengsklemmen har nøyaktig buede sporender som holder kabler gjennom retningsendringer, og forhindrer den skarpe bøyespenningen som forårsaker for tidlig ledersvikt. Denne utformingen forlenger kabelens levetid med 40-60 % sammenlignet med standard rette klemmer som brukes i vinkelpunkter.

Luftfartøy-Aluminiumskropp

Produsert av 356-T6 aluminiumslegering med en flytegrense på over 25 000 psi, gir klemkroppen eksepsjonelt styrke-til-vektforhold. Materialets naturlige korrosjonsbestandighet gjør det ideelt for kystinstallasjoner og industrimiljøer med høye forurensningsnivåer.

Sikkert dobbelt-boltklemmesystem

To uavhengige beltebolter i galvanisert stål sørger for jevn trykkfordeling over kabeloverflaten. Holderplaten låser ledere uten over-kompresjon, og opprettholder kabelintegriteten samtidig som den oppnår maksimal styrke på opptil 18 000 lbs (80 kN).

Integrerte sikkerhetsfunksjoner

Anti-dråpedesign:Alle festene er fabrikkinstallert- med låseskiver og splinter i rustfritt stål

Kabelbeskyttelsespute:Valgfrie EPDM-gummiinnsatser absorberer vibrasjoner og forhindrer slitasje

Korrosjonsbarriere:Trippelt-lagssystem sikrer 25+ års levetid

Verktøy-Free Keeper Operation

Den fjærbelastede holderplaten forblir åpen under installasjonen, slik at linjemenn kan posisjonere klemmen med en-hånd mens de støtter kabelen. En enkel kvart-omdreining av vingemutteren sikrer enheten-ingen spesialverktøy kreves.

Multi-konfigurasjonsmontering

Standard sentermonteringshull (17,46 mm diameter) aksepterer 5/8" gjennom-bolter, mens valgfrie sokkel ("S"-suffiks) eller gaffel ("C"-suffiks) gir direkte tilkobling til isolatorer, noe som reduserer antall maskinvare og installasjonstid.

Temperatur-Stabil ytelse

Konstruert for kontinuerlig drift ved temperaturer opp til 125 grader (257 grader F), med nødklassifisering til 150 grader (302 grader F) for kortvarige- overbelastninger. Lav termisk ekspansjonskoeffisient opprettholder klemkraften på tvers av sesongmessige temperatursvingninger.

Felt-Bevist vibrasjonsmotstand

Samsvarer med kravene til NESC Heavy Loading District og består IEC 61284 vibrasjonstester. Klemmens resonansfrekvens er spesifikt innstilt for å unngå forsterkning av eoliske vibrasjoner og galopperende bevegelser som er vanlig i overliggende installasjoner.

Tekniske spesifikasjoner

Produkttegning

Materialer

Komponent	Materiale	Standard	Notater
Body & Keeper	356-T6 aluminiumslegering	ASTM B26	Høyt styrke-til-vektforhold
Maskinvare	Varmgalvanisert-stål	ASTM A153 Grade C	Korrosjonsbestandig
Splint	#302 Rustfritt stål	-	Høy korrosjonsbestandighet
Puteinnlegg	EPDM UV-stabilisert gummi	-	Valgfritt, spesifiser ved bestilling

Dimensjoner

Parameter	Imperial	Metrisk	Notater
Klemområde	0.198" - 1.100"	5-28 mm	Modell-avhengig
Monteringsbolt størrelse	5/8"	15,9 mm	Standard gjennom-bolt
Diameter på monteringshull	0.6875"	17,46 mm	Senter monteringspunkt
Klemmelengde	4.25" - 6.5"	108-165 mm	Modell-avhengig

Ytelse

Parameter	Spesifikasjon	Notater
Ultimativ styrke	7,000 - 18,000 lbs	Modell-avhengig
Maksimal linjevinkel	15 grader - 60 grader	Se modellvalgtabell
Anbefalt dreiemoment	300 in-lbs (33,9 N⋅m)	På 1/2" J-bolter
Vektområde	0.82 - 2.9 kg	Modell-avhengig

Miljømessig

Parameter	Spesifikasjon	Notater
Driftstemperatur	-40 grader til +125 grader	Kontinuerlig vurdering
Nødtemperatur	Opp til 150 grader	2 timer maksimalt
UV-motstand	2000+ timer	Akselerert i henhold til ASTM G154
Overflatefinish	Varm-Dip galvanisert	Min 610 g/m² sinkbelegg

Produktbeskrivelse

Modell	Klemområde (in)	Klemområde (mm)	Ultimativ styrke (lbs)	Maks vinkel	Vekt (lbs)	Søknad
ASC-302	0.198 - 0.732	5.0 - 18.6	7,000	45 grader	1.18	Lett-fiber/ADSS
ASC-302S	0.198 - 0.732	5.0 - 18.6	7,000	45 grader	1.35	Med kulekontakt
ASC-302C	0.198 - 0.732	5.0 - 18.6	7,000	45 grader	1.42	Med gaffeløye
ASC-60	0.200 - 0.600	5.1 - 15.2	16,000	15 grader	2.9	Medium messenger wire
ASC-83	0.250 - 0.875	6.4 - 22.2	18,000	30 grader	2.4	Kraftig-distribusjon
ASC-104	0.500 - 1.100	12.7 - 27.9	12,000	60 grader	1.8	Stor vinkelkonstruksjon
ASC-104S	0.500 - 1.100	12.7 - 27.9	12,000	60 grader	1.95	Med kulekontakt

Applikasjonsscenarier

Telekommunikasjonslinjevinkelpunkter

Ideell for fiberoptiske nettverk der antennekabler må navigere rundt bygninger, terrengegenskaper eller eiendomsgrenser. Vinkelopphengsklemmen tillater retningsendringer uten å kreve mellomspenningsutstyr.

Fordelingsmatervinkler (15-45 grader)

Vanligvis brukt i elektriske distribusjonssystemer der messenger-støttede kommunikasjonskabler parallelle kraftlinjer gjennom bolig- og kommersielle områder. Klemmens ikke-ledende kropp gir elektrisk isolasjon.

ADSS-kabelstøtte i moderate vinkelsoner

Spesielt utviklet for alle-dielektriske selvbærende-kabler som krysser veier, kryss eller overganger mellom rette-linjespenn. Modellene ASC-302 til og med ASC-83 håndterer typiske ADSS-installasjoner.

Midlertidig kommunikasjonslinjestøtte

Under konstruksjon eller nødrestaurering gir vinkelopphengsklemmer rask kabelstøtte uten spesialisert blind{0}}hardvare. Den raske installasjonsmuligheten muliggjør tjenestegjenoppretting samme-dag.

Søknadssaker for industrien

Metropolitan FTTH Network Expansion - Seattle, WA

Prosjektbakgrunn:

En Tier-2 telekommunikasjonsleverandør trengte å utvide fiberoptisk tjeneste gjennom etablerte nabolag med uregelmessige gateoppsett, som krever 73 vinkelpunkter over en 12-mils rute.

Implementering av DIMI-løsning:

Ingeniørteamet valgte 58 enheter ASC-302S vinkelopphengsklemmer for mindre bøyninger (18-35 grader) og 15 enheter ASC-104 for skarpe hjørner (40-55 grader).

Kvantifiserte resultater:

Installasjonshastighet: 6,2 minutter i gjennomsnitt per klemme vs. 18 minutter for blindveisenheter
Maskinvarekostnadsbesparelser: $14 200 (38 % reduksjon) sammenlignet med tradisjonell vinkelmaskinvare
Null kabelskadehendelser i løpet av 2,5 års tjenesteperiode

Rural Broadband Initiative - Montana Agricultural Region

Prosjektbakgrunn:

Statlig-finansiert bredbåndsutvidelse dekket 180 kvadratkilometer med ranchland med ekstreme temperaturvariasjoner (-35 grader F vinter til 105 grader F sommer).

Implementering av DIMI-løsning:

Utplassert 142 ASC-83 vinkelopphengsklemmer vurdert for -40 grader til +80 graders drift. Den varmgalvaniserte maskinvaren og UV-stabiliserte komponentene adresserte bekymringer om termisk sykling.

Kvantifiserte resultater:

Tre-års driftsytelse uten klemmefeil
Overlevde to isstormhendelser med 2" radiell isoppbygging (oversteg NESC Heavy med 300%)
Aktivert 400 Mbps-tjeneste til 380 tidligere ubetjente hjem

Smart Grid Communication Backbone - Texas Utility Upgrade

Prosjektbakgrunn:

Store elektriske verktøy moderniserte 85 miles med distribusjonsmaterkommunikasjonssystemer, og installerte ADSS fiberoptiske kabler på eksisterende kraftlinjestrukturer.

Implementering av DIMI-løsning:

Standardisert på ASC-302C-klemmer med gaffelfester, som muliggjør direkte tilkobling til eksisterende isolatorer uten modifikasjoner. Det ikke-ledende aluminiumshuset ga elektrisk sikkerhet.

Kvantifiserte resultater:

Installerte 2140 opphengspunkter over 18 måneders distribusjon
Sikkerhetsrekord: Null elektriske kontakthendelser under installasjon
Oppetid for kommunikasjonssystem: 99,97 % (over 99,5 % SLA-krav)

5G Small Cell Backhaul Network - Chicago sentrum

Prosjektbakgrunn:

Trådløst operatørfortettet urbant nettverk med 220 små mobilnettsteder som krever fiberbackhaul-tilkoblinger. Å bygge-monterte installasjoner tvang kabler for å navigere i arkitektoniske funksjoner.

Implementering av DIMI-løsning:

Utvalgte kompakte ASC-302-modeller for begrensede arbeidsplasser på bygningsfasader og mellom strukturer. Den verktøyfrie keeperoperasjonen viste seg å være avgjørende for effektiviteten i nattarbeid.

Kvantifiserte resultater:

94 % av installasjonene fullført innenfor tildelte natt-skiftvinduer
Gjennomsnittlig installasjonstid: 4,8 minutter inkludert oppsett av sikkerhetsutstyr
Støttet byomfattende 5G-lansering som leverer gjennomsnittshastigheter på 800 Mbps til 1,2 millioner abonnenter

Kundeanmeldelser

"Vi har installert over 800 av DIMI ASC-104-klemmene i Wyoming og Montana i løpet av de siste 18 månedene. Sammenlignet med den forrige leverandøren vi brukte, holder disse seg betydelig bedre i ekstremvær-vi har hatt vintre ned til -25 grader F uten feil. Våre vårbelastede installasjoner jobber nå alene, og våren er full av kamper. som reduserer lønnskostnadene betydelig."

Michael Torres

Byggeprosjektleder, Mountain States Telecom

"Å operere midt i-Atlanterhavskysten betyr at alt korroderer hvis det ikke er ordentlig beskyttet. Vi byttet til DIMI vinkelopphengsklemmer for to år siden etter korrosjonsproblemer med et annet merkes produkter. Galvaniseringskvaliteten er merkbart overlegen-våre årlige inspeksjoner viser minimal overflateoksidasjon selv på strukturer innenfor en mil."

Jennifer Walsh

Senior nettverksingeniør, Atlantic Broadband Networks

«Vårt samarbeid-bygger fiber i områder der kostnadsstyring er kritisk-vi betjener lokalsamfunn som større leverandører ikke vil berøre. DIMIs vinkelopphengsklemmer leverer ytelse som kan sammenlignes med merker som koster 40–50 % mer. Holderen forblir åpen under installasjonen, noe som høres lite ut, men som utgjør en stor forskjell når det gjelder å jobbe på en liten plass.»

David Kim

Fiber Construction Supervisor, Cooperative Rural Electric

"Den generelle kvaliteten er høy-materialer, maskinering og finish er alle profesjonelle. Installasjonen er enkel, og vi har ikke hatt noen-servicefeil ennå på 300+ utplasseringspunkter. Aluminiumskroppen er lettere enn konkurrerende produkter, noe installasjonsteamet setter pris på når de jobber over hodet hele dagen."

Robert Li

Sjefingeniør, Metro Fiber Solutions

"Det som skiller DIMI er ikke bare maskinvarekvaliteten-det er den tekniske ekspertisen bak. Da vi møtte et uvanlig installasjonsscenario som involverte 52 graders vinkler på korte spenn med høy vindbelastning, ga applikasjonsingeniørteamet deres detaljerte lastberegninger og anbefalte ASC-104 med ekstra vibrasjonsdemping."

Lisa Martinez

Direktør for Outside Plant Engineering, Regional Fiber Consortium

"Vi har standardisert på DIMI vinkelklemmer for alle våre fiber-over-strøminstallasjoner. Den ikke-ledende designen gir oss trygghet når vi arbeider i nærheten av strømførende linjer, og gaffelfestesystemet gjør installasjonen til en lek. Vi har sett en 40 % reduksjon i installasjonstiden sammenlignet med vår forrige leverandør."

James Wilson

Utility Line Superintendent, Western Power & Light
