Hvordan bygge et FTTH-nettverk: FTTx-arkitektur, PON-teknologier, ODN-planlegging og maskinvarevalg

Med 4K/8K-video, skyspilling, eksternt arbeid og smarte enheter som blir hverdagslige vaner,FTTH (Fiber til hjemmet)har skiftet fra en fremtidig trend til den vanlige teknologien for fast tilgang. Sammenlignet med xDSL, HFC og mange FTTB/FTTC-løsninger tilbyr FTTH høyere båndbredde, lavere ventetid og bedre skalerbarhet på lang sikt. Denne veiledningen går gjennom FTTH fra et ingeniørperspektiv: Grunnleggende FTTx, PON-teknologier, aktive og passive nøkkelkomponenter, ODN-design og koblingsbudsjett, prosjektutrulling og praktisk komponentvalg-slik at du kan designe og bygge et robust,-effektivt FTTH-nettverk fra ende til annen.

Hva er FTTH? Ser "Ekte fiber til hjemmet" i FTTx-familien

FTTx-familie på et øyeblikk

FTTx-konsept

"FTTx" er et generisk navn for en familie av tilgangsløsninger som alle betyr"fiber til et sted"i tilgangsnettverket.

Hvor fiberen faktisk slutter:

FTTH (Fiber til hjemmet):fiber går helt inn i brukerens hjem/rom.

FTTB (fiber til bygningen):fiber ender i byggets telekom/svake-nåværende rom, så brukes kobber/Ethernet inne i bygget.

FTTC / FTTCab (fiber til fortauskanten / kabinettet):fiber når et gate-sideskap; derfra går kobberpar inn i nærliggende bygninger.

FTTN (fiber til noden):fiber avsluttes ved en ekstern node; det gjenværende segmentet er for det meste kobber eller koaksialkabel.

FTTP (fiber til lokalene):generisk betegnelse for "fiber til brukerens lokaler," noen ganger behandlet som en paraply som inkluderer FTTH og FTTB.

Du kan også vise disse som et enkelt diagram medfibertermineringspunktmerket for hver FTTx-type.

Strengt definisjon og typisk bruk av FTTH

Fra et ingeniørmessig synspunkt,FTTH betyr at fiberen ender inne på brukerens rom eller kontor:

DeONU/ONT monteres innendørs på kundesiden.

Desiste segmentet er optisk fiber, ikke kobber fra en korridorbryter eller delt telekomrom.

Typiske brukstilfeller:

Hjemmebredbånd og underholdning (4K/8K-video, skyspilling, streaming).

Høy-båndbreddetilgang forsmå kontorer, butikker og studioer.

Tommelfingerregel:

Hvis det optiske modemet (ONT) er inne i rommet, er det virkelig FTTH.

FTTH vs FTTP vs FTTB: Navngivning i ekte prosjekter

I praksis og i RFP-er er disse begrepene ofte blandet:

FTTPbrukes noen ganger som engenerisk kategori, med FTTH og FTTB som undertyper-.

Noen dokumenter kaller løstFTTB "fiber til hjemmet", som forårsaker problemer for aksept og fakturering.

I internasjonale tekster kan FTTH og FTTP virke nesten utskiftbare med mindre de er klart definert.

For å unngå tvister bør prosjektdokumenter:

Definer hvert begrep eksplisitt, inkludert hvor fiberen slutter og om den går inn i individuelle enheter.

Brukfull term + forkortelseførste gang, f.eks. "Fiber til hjemmet (FTTH)", "Fiber til bygningen (FTTB)".

For kommersielle og KPI-seksjoner, legg til en klar uttalelse som:

"I dette prosjektet betyr FTTH fiber terminert inne på sluttbrukerens rom/kontor, ved innendørs koblingsboks eller ONT."

Dette holder design, konstruksjon og kommersielle team på linje og reduserer tvetydighet under budgivning og aksept.



FTTH-nettverksarkitektur: Fra kjernenettverk til stuen

De fem typiske domenene i et FTTH-nettverk

Fra et høyt nivå kan et FTTH-nett ses som en kjede fra operatørens kjerne til brukerens stue. Et typisk design kan brytes innfem logiske domener:

Domene	Hovedrolle	Nøkkelelementer
Kjernenettverk	Lang-ryggrad og inter-byforbindelse	Kjernerutere, ryggradsfiber, peering-lenker, datasentre
Metro / Aggregasjonsnettverk	Aggregerer trafikk fra tilgang og COs	Aggregasjonssvitsjer/rutere, metroringer, regionale POP-er
Sentralkontor (CO) / OLT-rom	Verter tilgangsutstyr og kobler til ODN	OLT-chassis, uplink-kort, ODF, patchpaneler, fiberstyringssystemer
ODN (Optisk distribusjonsnett.)	Passivt fiberanlegg fra CO til brukerområde	Mater, distribusjon, slipp fiber; lukkinger, splittere, skap, terminaler
Kundelokaler og hjemme-LAN	Leverer tjenester til sluttenheter inne i hjem/kontorer	ONU/ONT, hjemmegateway/Wi-Fi-ruter, brytere, STB-er, IoT-enheter

Sammen danner disse fem domenene en komplett vei:

Kjerne → Metro → CO/OLT → ODN → ONU/ONT → Hjemmenettverk



Tre FTTx Access-arkitekturer: Home Run, Active Ethernet, PON

Det er tre klassiske måter å organisere den optiske tilgangen fra CO til bruker.

Arkitekturegenskaper

Arkitektur	Grunnleggende topologi	Aktive enheter i felten?	Typisk medium til bruker
Home Run	Pek-til-punktfiber fra CO til hver bruker	Ingen	Dedikert fiber
Aktivt Ethernet	Fiber fra CO til feltbryter, vift deretter ut	Ja (Ethernet-svitsj)	Kobber eller fiber fra bryteren
PON	Tretopologi med splittere (én-til-mange)	Nei (passiv utenfor anlegg)	Delt fiber med splittere

Fordeler og ulemper

Arkitektur	Hovedfordeler	Hoved Ulemper
Home Run	Enkel, høy båndbredde per bruker, enkel feilsøking	Svært høyt fiber- og portantall, kanaler og CO blir dyre
Aktivt Ethernet	Modne Ethernet-verktøy, fleksibel aggregering	Feltstrøm kreves, flere feilpunkter, høyere OPEX
PON	Færre fibre og porter, passive utenfor anlegget, kostnadseffektivt- for masse-FTTH	Delt båndbredde, krever nøye splittelse og kraft{0}}budsjettdesign

Hvorfor PON er det vanlige valget for FTTH

I nåværende implementeringer i den virkelige-verden,PON er den dominerende arkitekturenfor bolig-FTTH fordi det gir den beste balansen mellom:

Kostnad per abonnent(færre fibre og OLT-porter)

Skalerbarhet(lett å legge til brukere i et PON-tre)

Operasjonell enkelhet(passiv, svært pålitelig utenfor anlegg)

Home Run og Active Ethernet brukes fortsatt i visse nisje- eller bedriftsscenarier, men massemarkeds-FTTH er overveldende PON--basert.



Rask sammenligning: GPON / EPON / XG(S)-PON / 10G EPON

Innenfor PON-familien er flere standarder mye brukt i FTTH-aksessnettverk.

Viktige tekniske parametere (typiske verdier for illustrasjon)

Standard	Nedstrøms linjehastighet (ca.)	Oppstrøms linjehastighet (ca.)	Typisk delingsforhold*	Typisk rekkevidde*	Notater
EPON	~1,25 Gbit/s	~1,25 Gbit/s (symmetrisk)	1:16 / 1:32 / 1:64	opptil ~20 km	Ethernet-innramming, mye brukt i noen regioner
GPON	~2,5 Gbit/s	~1,25 Gbit/s (asymmetrisk)	1:32 / 1:64	opptil ~20 km	Svært vanlig for bolig-FTTH
XG-PON	~10 Gbit/s	~2,5 Gbit/s	1:32 / 1:64	opptil ~20 km	10G nedstrøms for-høyhastighetstjenester
XGS-PON	~10 Gbit/s	~10 Gbit/s (symmetrisk)	1:32 / 1:64	opptil ~20 km	Symmetrisk 10G, bra for business og premium
10G EPON	~10 Gbit/s	~10 eller ~1 Gbit/s (profiler)	1:32 / 1:64	opptil ~20 km	10G Ethernet PON-variant

*Nøyaktig delingsforhold og rekkevidde avhenger av optisk budsjettklasse, komponentkvalitet og operatørdesignregler.

Implementerings- og utviklingsvei (høyt nivå)

Dagens nettverk	Typisk utviklingsvei	ODN Gjenbruk?
EPON / GPON	Oppgrader til XG-PON / XGS-PON / 10G EPON	Ja, ODN brukes vanligvis på nytt
Blandede EPON- og GPON-områder	Gradvis overlegg av 10G PON på nøkkelsegmenter	Ja, med planlegging av sameksistens

For et FTTH-prosjekt er nøkkelmeldingene:

Ulike PON-standarder tilbyr forskjelligehastigheter og symmetri, men deler det samme grunnleggende FTTH + ODN-konseptet.

Et godt-utformet ODN i dag kan støtteflere generasjoner PON-teknologii morgen, noe som gjør tidlig planlegging svært viktig.



Nøkkel FTTH-utstyr og passive optiske komponenter

Dette kapittelet kartleggeralle de viktigste enhetene og passive komponenteri et FTTH-nettverk, fra sentralkontorstativet og hele veien til vegguttaket i stuen. Det er et godt sted å senere "kroke inn" dine egne produktmodeller og dataark.



Sentralkontorutstyr: OLT og Fiberhåndtering

Ved CO (sentralkontoret) eller hovedenden er nøkkeltilgangsenhetenOLT (Optical Line Terminal). Rundt den er det et økosystem av fiberhåndteringsmaskinvare.

OLT: grunnleggende rolle og typisk portoppsett

Punkt	Beskrivelse
Hovedfunksjon	Aggregerer mange PON-porter, kobler abonnenter til metro/kjernenettverket
Nedstrøms retning	Sender kringkastingstrafikk til alle ONU-er/ONT-er på et PON-tre
Oppstrøms retning	Mottar tids--multiplekset trafikk fra ONU-er/ONT-er
Tjenestefunksjoner	QoS, VLAN, PPPoE/DHCP, multicast, DBA, sikkerhet, OAM, etc.



Typisk OLT-portkonfigurasjon (kan justeres for å matche produktlinjen din senere):

Porttype	Typisk bruk	Eksempelspesifikasjoner (for referanse)
PON-porter	Koble til ODN via matefibre	GPON/EPON/XG(S)-PON, 8/16/32 porter per kort
Uplink-porter	Koble til aggregering/metro-svitsjer/rutere	1GE/10GE/25GE SFP/SFP+/SFP28
Administrasjonsporter	Lokal/ekstern OAM, NMS-tilkobling	10/100/1000Base-T eller ut-av-båndport



Fiberhåndtering i CO

Rundt OLT finner du vanligvis:

• ODF (Optical Distribution Frame)– hvor matefibre fra utsiden anlegg avsluttes.
• Patch ledninger og patch paneler– brukes til å koble OLT PON-porter til spesifikke matefibre.
• Skjøtebrett og skjøtelukker– for skjøting av innkommende kabler til pigtails eller interne fibre.

Kort sagt, CO-siden er der du:

Avslutt utvendige fibre → skjøt om nødvendig → lapp dem til de riktige OLT-portene på en ren, dokumentert måte.



ODN Passive Network: "Fiber Highway" fra CO til bygningen

Mellom CO og bygningenODN (optisk distribusjonsnettverk)er en fullstendig passiv struktur. Det beskrives ofte som"fibermotorvei".

Passive hovedkomponenter i utvendig anlegg

Komponent	Typisk plassering	Hovedfunksjon	Designnotater (utendørs)
Materkabel	CO → primærskap / kryss-koble	Høyt-tall fiberryggrad fra CO til serveringsområde	Lav demping, høyt fibertall, robust kappe
Skjøte-/skjøtelukkinger	Langs ruter, håndhull, stolper	Beskytt skjøter mellom kabelseksjoner	Vanntett, støvtett, høy mekanisk styrke
Optisk kryss-koblingsskap	Gate, kantstein, bygning utenfor	Kryss-koble mater- og distribusjonsfibre; noen ganger vert splittere	IP-klassifisert kapsling, korrosjonsbestandig, administrert kabelruting
Fordelingskabel	Kryss-koble → distribusjons-/gulvbokser	Medium-tall fiberdistribusjon til gater/bygninger	Fleksibel nok for ruting, egnet for kanal- eller luftbruk

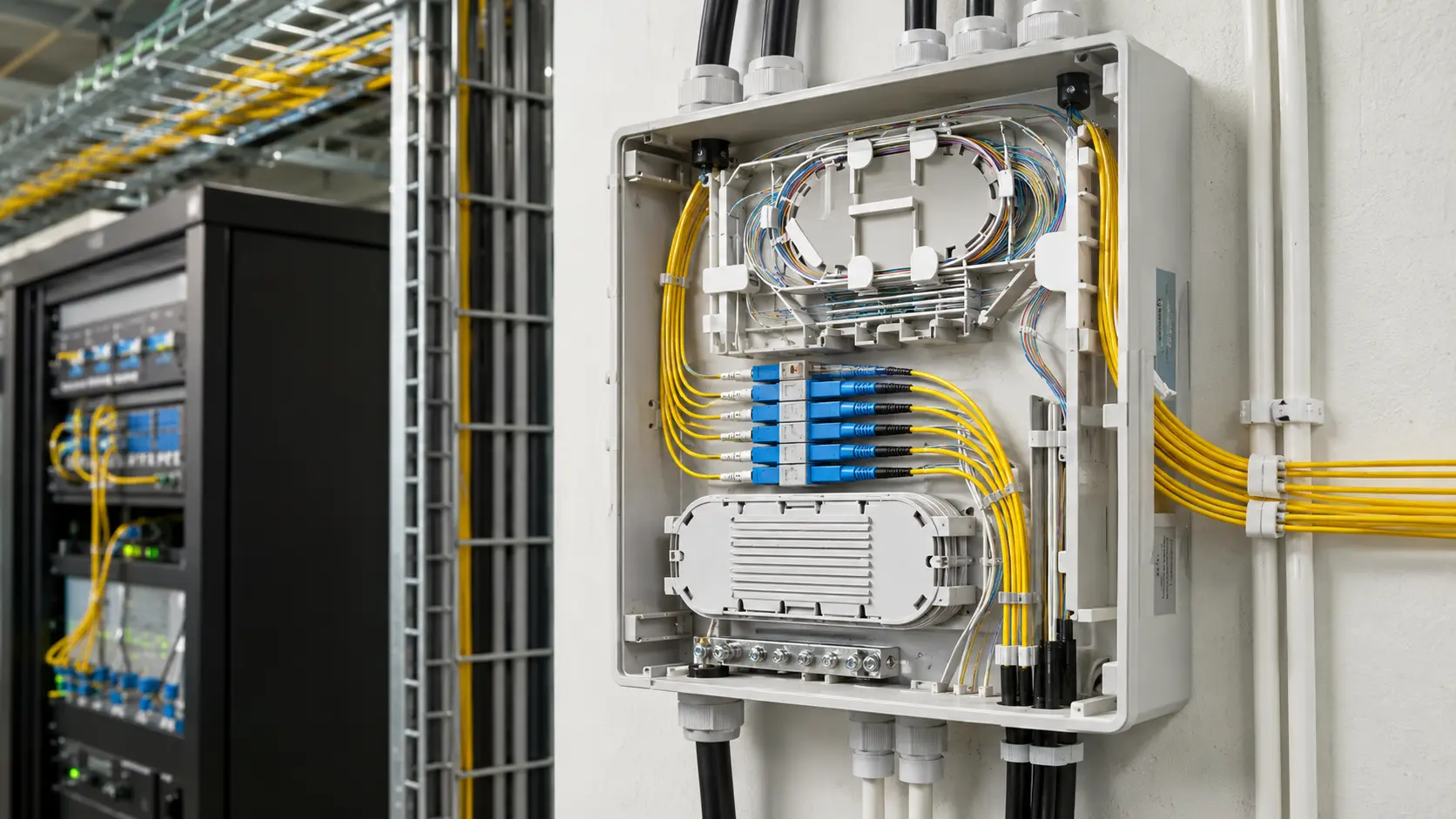

Distribusjon / fibertilgangsboks	Bygningsinngang, korridor	Avslutt distribusjonskabel og vift ut til flere dråper	Kan inneholde splittere; trenger tydelig merking og strekkavlastning
Gulvboks / gangboks	Inne i MDU-korridorer	Koble vertikale stigerørfibre til leilighetsfallkabler	Kompakt, enkel teknikertilgang, ryddig kabelhåndtering
Trykk / stenging av grener	Langs luft- eller underjordiske ruter	Lag grener fra en hovedkabel for å betjene sideområder	Sterk forsegling, UV- og temperaturbestandig

Miljøkrav (utendørs produkter)

For utendørs skap, lukkinger og bokser trenger du vanligvis:

TilstrekkeligIP-vurderingmot vann og støv.

UV motstandfor plast/malte overflater utsatt for sollys.

Korrosjonsbestandighetfor metalliske deler i kyst- eller industrimiljøer.

Passendetemperaturområdefor lokalt klima (f.eks. −40 grader ~ +60 grader ).

Dette er også perfekte inngangspunkter for senere å fremheve dine egneIP65/IP68-bokser, UV-bestandige materialer, salt-spraytestresultater, osv.





Kundeside: det siste segmentet fra korridor til stue

Fra korridoren eller byggeboksen inn i selve rommet er detslipp segment-kort avstand, men veldig viktig for brukeroppfatning og installasjonskostnad.

Nøkkelkomponenter på kundesiden

Komponent	Rolle i FTTH-lenken	Merknader for Engineering & Marketing
FTTH drop-kabel / innendørs-utendørs flatkabel	Kobler fordeler/gulvboks til brukers koblingsboks	1–2 fibre, liten størrelse, fleksibel, ofte flammehemmende-
Abonnent koblingsboks / vegguttak	Avslutningspunkt inne i boligen/kontoret	Vegg-montert, kan inneholde en pigtail eller koblingsadapter
Pigtails & patch cords	Koble koblingsboksen til ONT/ONU	SC/APC felles, lengde optimalisert for å unngå rot
ONT/ONU ("optisk modem")	Optisk-til-Ethernet-konvertering på kundesiden	Har ofte 1–4 LAN-porter, taleporter, noen ganger Wi-Fi
Hjemmegateway / Wi-Fi-ruter	Fordeler tilkobling i hjemmet	Kan kombineres med ONT (alt-i-ett) eller separat enhet
Kabling i-hjemmet (Ethernet, Wi-Fi)	Kobler til TV-er, PC-er, AP-er, kameraer, smartenheter	Påvirkninger opplevd "FTTH-hastighet" selv om optisk kobling er god



Innendørs kablingsmetoder

Metode	Beskrivelse	Typisk brukstilfelle
Overflate-montert	Kabler klippet eller festet langs vegger/tak	Rask ettermontering, minimalt med byggearbeid
Rør / kanal	Kabler går inne i plastkanaler eller rør	Renere estetikk, bedre beskyttelse
I svak-aktuell boks	Kabler samlet i et strukturert ledningspanel	Nye leiligheter, integrert-lavspenningsdesign



Dette er en annen seksjon der du senere kan viseforskjellige fallkabelkonstruksjoner, koblingsbokser og forhåndsterminerte-løsninger for å fremheve produktutvalget ditt.



En typisk "OLT → ONT"-kobling: En enkel kjede

En vanlig FTTH-bane fra CO-stativet til stuen ser slik ut:

OLT → ODF → Matekabel → Skjøtelukking(er) → Splitter (skap) → Fordelingskabel → Gulv/fordelingsboks → FTTH fallkabel → Terminalboks → ONT

Trinn-for-trinn (veldig kort):



OLT PON-port (i CO)
Standard GPON/XG(S)-PON/EPON-port, lappet med en kortSC/APC patchledningtil ODF.



ODF → Optisk materkabel
ODF kobler OLT til enhøy-tilførselskabel(f.eks.. 48F/96F, G.652D) som går gjennom kanaler til et gateskap eller kryss-forbindelse; skjøter er beskyttet ifelles lukkinger.

Splitter i skap/boks
A PLS splitter(f.eks.. 1:32 eller 1:64) i et utendørs skap eller innendørs distribusjonsboks tar1 matefiber inn, mange fibre ut.



Fordelingskabel → gulv / byggeboks
A 12F/24F distribusjonskabelfører splitterutganger til bygnings- eller gulvbokser, hvor fibrene termineres og organiseres.

FTTH fallkabel → leilighet
A 1–2 fiberdråpekabelgår fra boksen til abonnentens koblingsboks, langs vegger eller inne i rør.



Koblingsboks → ONT
Fallkabelen ender i enliten veggboks (SC/APC-adapter); en kort patch-ledning kobler den tilONT/ONU, som deretter kobler til hjemmegatewayen/Wi{0}}Fi-ruteren.

Senere, i produktseksjonen, kan du gjenbruke denne kjeden og ganske enkelt "spore inn" dine egne modellnavn på hvert punkt (OLT, skap med splitter, fallkabel, koblingsboks, ONT) slik at leserne ser bådesystemflytoghvor produktene dine sitteri løsningen.





Hvordan fungerer FTTH? En rask titt på grunnleggende PON-kommunikasjon

PON ser komplisert ut fra utsiden, men kjerneideen er faktisk enkel:

Én OLT-port snakker med mange ONUer/ONTerover et felles fibertre.

Nedstrøms sendes, oppstrøms er tids-divisjonsmultiplekset.

Denne seksjonen forklarer den mekanismen, ONU-registreringsprosessen og hvordan optisk strømbudsjett, splittforhold og dekningsavstand er koblet sammen.



Nedstrøms kringkasting og oppstrøms TDM: The Core PON Mechanism

I et FTTH PON-system deler OLT og alle ONU-er/ONT-er samme optiske fiber og splittere. For å unngå kaos på linjen, bruker PONulike mekanismer i nedstrøms og oppstrøms.



Nedstrøms (OLT → alle ONUer): kringkasting

OLT sender nedstrøms rammer somnå hver ONUpå det PON-treet.

Hver ramme (eller pakke) har identifikatorer (som GEM-port-ID-er / LLID-er) slik at:

Hver ONUmottar det samme optiske signalet, men

Hver ONUbehandler kun trafikken som er adressert til den, og kaster resten.



Oppstrøms (ONUs → OLT): tids-divisjonsmultipleksing (TDM)

Alle ONU-er delersamme oppstrøms bølgelengdeog samme fysiske fiber.

For å forhindre kollisjoner tildeler OLTtidslukertil hver ONU.

Hver ONU kan bare sende i sin tildelte plass; alle andre ganger må det være stille.

En enkel oppsummering:

Retning	Fysisk oppførsel	Logisk mekanisme	Nøkkelpunkt for design
Nedstrøms	Én OLT → alle ONUer	Kringkasting + filtrering på ONU	Hver ONU ser alle rammer, men beholder bare sine egne
Oppstrøms	Mange ONUer → en OLT (delt fiber)	Time Division Multiplexing (TDM)	OLT kontrollerer tidsluker for å unngå kollisjoner

Dettekringkasting + TDMkombinasjonen er det som gjør at PON effektivt kan dele én OLT-port blant titalls brukere.

ONU/ONT-oppdagelse, registrering og autentisering

justert.

Første registrering

ONU sender enregistreringsforespørseli spesielle oppdagelses-/registreringsvinduer.

OLT sjekker grunnleggende informasjon (leverandør-ID, serienummer, muligheter) og tildeler enONU IDog logiske ressurser (f.eks. T-CONT / LLID).

Autentisering og konfigurasjon

Avhengig av policy kan OLT verifisereserienummer / passord / sertifikatmot en OSS/DB.

Hvis akseptert, pusher OLT tjenesteprofilen: båndbredde/QoS, VLAN-kartlegging, GEM/LLID-innstillinger, multicast og sikkerhetsregler.

DBA (Dynamic Bandwidth Allocation)

Etter registrering sender ONU kun inntildelte tidsluker.

OLT-eneDBA algoritmetildeler dynamisk oppstrøms båndbredde basert på etterspørsel og prioritet, slik at kapasiteten deles effektivt, ikke statisk fast per ONU.

Fra operatørens synspunkt er denne kjeden av

oppdagelse → rekkevidde → registrering → autentisering → DBA
er det som gjør en "mørk" ONU til enfullt administrert abonnentpå PON-treet.



Optisk effektbudsjett, delt forhold og dekningsavstand

Fordi PON brukerpassive splittereog delt fiber, hver bit av optisk tap betyr noe. Tre viktige ting henger tett sammen:

Optisk strømbudsjettlevert av PON-standarden / optikk.

Splittforhold og spaltningsstadieri ODN.

Maksimal dekningsavstand(mater + distribusjon + dråpe).



Grunnleggende kraftbudsjettformel (konseptuell)

For en gitt PON-retning (nedstrøms eller oppstrøms), har systemet:

• Sendeeffekt (dBm).
• Mottakerfølsomhet (minimum mottakseffekt, dBm).
• Forskjellen mellom disse to ertilgjengelig optisk budsjett(i dB).

Dintotalt koblingstapmå tilfredsstille:

Totalt ODN-tap Mindre enn eller lik optisk budsjett − Designmargin

HvorTotalt ODN-tapinkluderer:

• Fiberdempning (dB/km × total km)
• Splitterinnsettingstap (summen av alle stadier)
• Skjøtstap (antall skjøter × per-spleisetap)
• Koblingstap (antall parede par × per-kontakttap)

OgDesignmargin(f.eks.. 3–5 dB) er reservert for:

• Aldring og temperaturvariasjoner
• Reelle-installasjonstoleranser
• Fremtidige reparasjoner og ekstra skjøter



Enkelt-trinn vs to-trinnsdeling

I praksis velger operatører ofte mellom:

Enkelt-oppdeling:

Én splitter med forhold som 1:32 eller 1:64.

Enklere design, men kan kreve flere matefibre.

To-deling(f.eks.. 1:4 deretter 1:16):

Splittere fordelt mellom skap og bygninger.

Mer fleksibel og fiberbesparende-mentotalt splittertap=tap1 + tap2, noe som gjør kraftbudsjettet strammere.

Jo flere stadier og jo høyere delt forhold, desto større tap vil din ODN ha, ogkorteredin maksimale rekkevidde blir for et gitt budsjett.



Vanlige delforhold og deres innvirkning

Typiske designvalg:

1:32

Lavere splittertap enn 1:64.

Godt kompromiss mellom kostnad og ytelse i mange nettverk.

Brukes ofte når avstandene er lengre eller marginene må være sjenerøse.

1:64

Høyere splittertap, strammere budsjetter.

Attraktivt for å senke OLT-havnkostnaden per bruker i tette byområder.

Krever komponenter av god-kvalitet og nøye beregninger av koblingsbudsjett.

Intuitivt:

Høyere delt forhold → flere brukere per PON-port →høyere tap → kortere rekkevidde / strammere margin.

Tillang-rekkevidde landlig FTTH, foretrekker operatører vanligvis mindre delforhold som 1:16 eller 1:32. Tiltett urbantmiljøer, 1:64 er vanlig når ODN-avstander er korte og komponentkvaliteten er høy.

Typisk GPON-kobling: Nøkkeltekniske parametere (referansetabell)

For å hjelpe med teknisk design og hurtigreferanse er det nyttig å ha enliten parametertabellfor et typisk GPON-system. De nøyaktige verdiene avhenger av standard- og optikkklassen, men en forenklet visning ser slik ut:



Parameter	Typisk GPON-verdi (for illustrasjon)	Notater
Nedstrøms linjehastighet	~2,5 Gbit/s	Delt mellom alle ONU-er på en PON-port
Oppstrøms linjehastighet	~1,25 Gbit/s	Delt; faktisk brukerrate avhenger av DBA
Nedstrøms bølgelengde	~1490 nm	Noen ganger med 1550 nm overlegg for video
Oppstrøms bølgelengde	~1310 nm
Typiske delingsforhold	1:16 / 1:32 / 1:64	Høyere forhold krever strammere budsjetter
Maksimal logisk rekkevidde	Opptil ~20 km (avhengig av klasse- og designregler)	Praktisk design bruker ofte kortere rekkevidde
Standard optisk budsjett (eksempel)	~28 dB / 29 dB / 31 dB klasser	Definerer maksimalt tillatt ODN-tap + margin
Maks differensiell avstand mellom ONUer	Vanligvis noen få km (f.eks. . 20 km totalt med grenser per standard)	Påvirker rekkevidde og tidsjustering



Du kan senere tilpasse denne tabellen for å matche:

Deeksakt GPON-klasseog parametere som produktene dine støtter.

Ekstra rader forXG(S)-PONeller10G EPON, så den samme tabellen fungerer som et sammenligningsdiagram for markedsføring.

Fra et innholdssynspunkt hjelper denne delen ingeniører raskt å se:

Hva GPON kan gjørenår det gjelder rate, splittelse og rekkevidde.

Hvorforstrømbudsjett og ODN-designer sentrale temaer i ethvert FTTH-prosjekt.

FTTH Key Component Selection Guide

Dette kapittelet ser påFTTH maskinvarefra aveldig praktisk vinkel: du vet allerede hva hver komponent gjør - spørsmålet erhvilken type du skal velge i hvilket scenarioslik at prosjektet er byggbart, stabilt og enkelt å vedlikeholde.

Velge FTTH Drop Cable / Innendørs–Utendørs Flat Cable

FTTH drop-kabel ersiste segmentetfra distribusjon/gulvkasse til kundelokaler. Den er kort i lengden, men kritisk for:

Installasjonseffektivitet

Visuelt utseende inne i bygninger

Langsiktig-pålitelighet

Typiske kabelstrukturer

Viktige tekniske punkter

Strekkstyrke

Må tåle installasjonstrekking (spesielt for vertikale stigerør og luftspenn).

Sjekk beggekort-sikt (installasjon)oglang-sikt (drift)rangeringer.

Minimum bøyeradius

Liten bøyeradius er avgjørende i trange innendørsruter og svake-strømbokser.

Fibre likerG.657A2er ofte foretrukket i fallkabler på grunn av bedre bøyeytelse.

Flammehemmende-/LSZH-egenskaper

For innendørs bruk, se etterLSZH jakkerog flammehemmende-klassifiseringer som oppfyller lokale forskrifter.

I stigerør og sjakter kreves det ofte lite røyk og halogen-frie jakker i henhold til byggeforskrifter.

Valgforslag etter scenario

Når du bygger ditt eget dataark eller produkttabell senere, kan du kartleggehvert scenario til en eller to spesifikke kabelmodeller.

Valg av optisk splitter: PLS vs FBT

Optiske splittere erhjertet av PON-treet. Feil valg fører til høyere tap, ustabil ytelse og flere serviceanrop.

PLC vs FBT – konseptuelle forskjeller

For moderne FTTH PON ODN-er,PLS splittere er standardvalgetfor de fleste delte forhold.

Viktige optiske parametere å se på

Innsettingstap (IL)

Totalt tap fra inngang til hver utgangsport.

Lavere er bedre; sjekk at den oppfyller PONbudsjettmed margin.

Tap ensartethet

Forskjellen i IL mellom beste og dårligste utgangsport.

Mindre spredning betyr mer balanserte brukeropplevelser.

Avkastningstap (RL)

Refleksjon ved inngangs-/utgangsender; høyere (i dB) er bedre.

Direktivitet og PDL(Polarisasjonsavhengig tap)

Direktivitet: hvor godt splitteren blokkerer bakoverlekkasje.

PDL: variasjon av tap med polarisering - bør være lav for stabil ytelse.

Velge delingsforhold (1:2 ~ 1:128)

1:2 / 1:4 / 1:8

Brukes ofte som første-splitter i skap eller CO.

Bra forto-trinnsdelingsarkitekturer.

1:16 / 1:32 / 1:64

Felles for hovedtilgangsdeling; brukes enten som enkelt-trinn eller andre-trinn.

1:128

Svært høyt tap; vanligvis bare vurderes medkorte avstander og sterke budsjetter.

Bruk med forsiktighet i landlige/lang rekkevidde-scenarier.

Velg alltid delingsforholdsammen med linkbudsjettet dittog typiske avstander, ikke bare ut fra et pris-per-havn.

Vanlige emballasjeformer

For hvert skjema, bekreft:

Koblingstype (SC/APC, LC/APC osv., hvis forhånds-koblet).

Fiberlengde av pigtails.

Miljøvurdering (innendørs vs utendørs, driftstemperaturområde).

Distribusjonsbokser, korridorbokser, kryss-koble skap og lukker

Disse kabinettene beskytter tilkoblinger og organiserer fibre; de bestemmer også hvor enkelt nettverket ditt er å vedlikeholde.

Nøkkeltyper av innhegninger

Miljøvern (for utendørsenheter)

IP-vurdering:

For uteskap, IP54–IP65 (eller høyere) avhengig av klima og installasjon.

UV motstand:

Plasthus må tåle langvarig-soleksponering uten å sprekke.

Korrosjonsbestandighet:

Metalldeler må motstå rust innkyst eller industrimiljøer.

Rustfritt stål, pulver-belagte overflater og riktig forsegling er foretrukket.

Temperatur og mekanisk styrke:

Driftstemperaturområde som samsvarer med lokalt klima.

Mekanisk robusthet mot vind, is, hærverk (der det er relevant).

Kapasitetsplanlegging (fiberantall og splitterreserve)

Når du velger hver boks/skap:

Bekrefteantall fiberavslutningerden kan holde (f.eks. 24F, 48F, 96F).

Sjekk hvor mangesplittermodulerog adapterspor den støtter.

Sørg for at det er detplass til fremtidige splittere og fibre, ikke bare dagens behov.

Praktisk regel: design noen20–30 % ledig kapasitetuansett hvor det forventes vekst.

Monterings- og installasjonsstil

Når du designer, bør du vurdere:

Klaring for åpning av dører og brett.

Sikker teknikertilgang for skjøting og testing.

Plass til merking og pen fiberføring.

Innendørs pigtails, patch ledninger og hurtigkoblinger

Selv om ODN er perfekt,dårlig-kvalitet eller dårlig installerte koblingerinne i bygningen kan ødelegge brukeropplevelsen.

Valg av kontakttype

For FTTH-tilgang,SC/APCer vanligvis standarden:

APC (Angled Physical Contact) bidrar til å redusere refleksjoner og forbedre returtapet.

Forhånds-avsluttet kontra felt-avsluttet

Forhånds-avsluttede pigtails og patch-snorer

Fabrikk-polert og testet.

Lavere og mer konsekvent innsettingstap.

Raskere på-installasjon → mindre ferdigheter kreves.

Felt-terminerte / hurtigkoblinger

Nyttig når forhånds-terminering er upraktisk (f.eks. tilpassede lengder i eksisterende rør).

Spar tid sammenlignet med full fusjonsskjøting, men krever nøye rengjøring og montering.

Mange installatører foretrekker enblandet strategi: fusjonsspleis + pre-terminerte pigtails på nøkkelpunkter, med raske koblinger etter behov.

Typisk ytelse og testing

Nøkkelindikatorer:

Innsettingstap (IL)

For et sammenkoblet koblingspar, typisk målMindre enn eller lik 0,3–0,5 dBi FTTH-miljøer.

Avkastningstap (RL)

APC-kontakter oppnår vanligvisStørre enn eller lik 55 dB(eller bedre) i god-kvalitetsprodukter.

Testmetoder

Ved å standardisere pågod-kvalitet, lavt-tap pigtails og jumpers, og brukerforhånds-avsluttede eller godt-kontrollerte hurtigkoblinger, reduserer du betydelig:

Innledende installasjonstid

Problembilletter relatert til "mystiske" forestillingsproblemer

Langsiktig-vedlikeholdsinnsats

Senere, når du bygger dine egne kataloger eller landingssider, kan du:

Gjør hver av delene ovenfor til enparametertabellfor dine spesifikke produkter.

Fremhev hvor du slipper kabler, splittere, bokser og pre-terminerte sammenstillingerhjelpe ingeniører med å lukke budsjettet lettere og få fart på installasjonen.

FAQ

Hva er forskjellen mellom FTTH, FTTP og FTTB?

FTTH (Fiber til hjemmet):Fiber går helt inn i brukerens rom/innendørs uttak; ONT er inne i hjemmet.

FTTB (fiber til bygningen):Fiberstopper i bygningens telekom/svake-nåværende rom; siste segment er vanligvis kobber/Ethernet.

FTTP (fiber til lokalene):Generisk betegnelse for "fiber til brukerens premisser", ofte brukt som en paraply som inkluderer både FTTH og FTTB.

Hvordan bør jeg velge mellom GPON og EPON?

EPON:Ethernet-basert innramming, 1,25G/1,25G, enkelt for rene Ethernet-tjenester; populær i enkelte regioner/operatører.

GPON:2,5G/1,25G, høyere effektivitet og fleksibel tjenestekartlegging; en av de mest utbredte FTTH-standardene over hele verden.
Følg med i virkelige prosjekterlokale operatørers økosystem, utstyrspriser og servicekrav; å tilpasse seg den dominerende standarden i markedet ditt er vanligvis det sikreste valget.

Hvor mange brukere kan en PON-port støtte, og hvordan velger jeg et trygt split-forhold?

Teoretisk sett kan PON støtte1:64 eller 1:128splitter, men i ingeniørpraksis1:32 eller 1:64er mest vanlig.

Det reelle "antall brukere" avhenger avtake-rate, servicepakker og trafikkmodell, ikke bare delt forhold.

Typiske anbefalinger:

Bybolig FTTH: inntil1:64hvis avstandene er korte og kvaliteten er god.

Landlig / lang-rekkevidde: foretrekker1:16 eller 1:32.

PON-porter med-bedrifts-/myndighetsbrukere med høy verdi: unngå å laste dem til det absolutte maksimum.

Hvorfor er hastigheten min ustabil selv om jeg allerede har FTTH?

De fleste problemer erikkei den optiske tilgangen, men i de siste segmentene:

CPE-problemer: svak hjemmeruter/ONT-ytelse, dårlig Wi-Fi-dekning, forstyrrelser fra naboer.

Kabling i-hjemmet: gammelt 100M Ethernet, dårlige brytere, sløyfer, billige patchkabler.

Nettverksside: overbelastning i rushtiden, oppstrømshastighet-begrenset av operatøren.

Kort sagt:

"Fiber er bra" betyr ikke automatisk at hele kjeden-til- er i orden.

Hva er de viktigste kostnadskomponentene for en FTTH-distribusjon?

Materialer:fiberkabler, splittere, skap/bokser, lukkinger, stativer, ONTer m.m.

Konstruksjon:sivile arbeider (grøfting, kanaler, gjeninnsetting), stolpearbeid,-kabling i bygning, skjøting, testing.

Prosjekt og overhead:kartlegging og design, tillatelser og koordinering, prosjektledelse, verktøy, reservedeler og innledende O&M-oppsett.

Hvordan kan vi distribuere FTTH i gamle bygninger eller fabrikker uten ekstra kanaler?

Vanlige tilnærminger inkluderer:

Brukertak-/fasaderuter og korte luftfallinn i bygningen.

Mikro-gravingeller legge til nye små rør langs fortau eller interne veier.

Innendørs, brukeroverflatemontert kanal/løpebaner-i stedet for skjulte rør.

I praksis er det alltid en balanse mellomteknisk gjennomførbarhet + eiendom/leietaker forhandling: gjenbruk så mye som mulig, minimer forstyrrelser og oppfyller fortsatt standarder.

Vil FTTH bli erstattet av 5G/FWA? Hva er forholdet mellom dem?

5G / FWA er bedre sett på som enkomplement, ikke en erstatning. Det er ideelt der fiberutbygging er vanskelig eller som en rask løsning.

På lang sikt-kapasitet, latens, stabilitet og kostnad per bit, FTTH er fortsatt den primære faste bredbåndsteknologien.
I ekte nettverk er det typiske mønsteret:

FTTH som grunnlag, 5G/FWA som supplement og backup.

Hva slags redundans bør vi vurdere når vi designer en FTTH ODN?

Fiberredundans:reservere en prosentandel av reservefibre i mate- og nøkkelfordelingskabler.

Splitter redundans:ekstra plass/spor i skap for ekstra splittermoduler eller enheter med høyere-kapasitet.

Ruteredundans:doble ruter eller ringer for kritiske steder for å unngå enkeltpunkter for feil.

Optisk margin:beholde3–5 dBkraftbudsjettmargin for å dekke aldring, reparasjoner og uforutsett ekstra tap.

Når jeg kjøper FTTH-komponenter, hvilke tester og sertifiseringer bør jeg se etter?

Optisk ytelse:innsettingstap, returtap, uniformitet,-langsiktig stabilitet (testrapporter).

Miljømessig og mekanisk:høy/lav temperatur sykluser, fuktig varme, saltspray, UV-aldring, strekk-/bøye-/slagtester.

System-/kvalitetssertifiseringer:ISO kvalitetssystem,RoHS, CE, og-hvis mulig-skriv testrapporter fra store operatører eller tredjeparts-laboratorier.

I en setning:

Sjekk spesifikasjonene, sjekk rapportene og sjekk om produktet allerede har kjørt i årevis i ekte operatørnettverk.

Når vi oppgraderer til 10G PON, kan vi gjenbruke eksisterende ODN og slippe kablene?

Hvis ODN opprinnelig ble designet medgode komponenter og sunn kraftmargin, kan den vanligvis gjenbrukes; du bytter hovedsakeligOLT-linjekort og ONU-er/ONT-er.

Problemer oppstår når det opprinnelige designet varfor aggressiv(svært høye splittelsesforhold, marginale budsjetter); i så fall må du kanskje justere splitting eller bygge om noen segmenter.

Så lenge eksisterende fallkabler møtesoptiske og mekaniske ytelseskrav, gjør de vanligvisikkemå skiftes ut.
