MPO-12 Fiberkabel: Bruk, polaritet og valgguide

AnMPO-12 fiberkabelpakker 12 optiske fibre i en enkelt trykk-på-kontakt, og den har blitt standardbyggesteinen for datasentertrunker, 40G/100G SR4 kort-linker og MPO-til-LC breakout-kabling. Formatet er enkelt på papiret. Utvalget er det ikke.

I virkelige prosjekter er de fleste MPO-12-koblingsfeil ikke forårsaket av selve kabelen. De er forårsaket av en polaritetsmismatch, feil koblingskjønn, en APC-til-UPC-kobling eller en 400G-modul som faktisk trengte MPO-16 i stedet for MPO-12. Denne guiden går gjennom hva MPO-12 er, hvor den passer, hvordan polaritet og kjønn fungerer i praksis, og hvordan du spesifiserer riktig kabel for 40G, 100G, 400G og 800G-koblinger før du sender RFQ.

Hva er en MPO-12 fiberkabel?

En MPO-12 fiberkabel er en forhånds-terminert enhet med 12 fibre som ender i én Multi-Fiber Push-On (MPO)-kontakt. Koblingsformatet er definert avIEC 61754-7ogTIA-604-5 (FOCIS-5), som beskriver hylsen geometri, fiberposisjoner og mekanisk grensesnitt.

I stedet for å føre seks dupleks LC-patch-kabler gjennom et brett, bærer én MPO-12-kontakt de samme 12 fibrene i et fotavtrykk som er omtrent på størrelse med en enkelt SC-kontakt. Den tettheten er hele grunnen til at formatet eksisterer.

Et par punkter ingeniører bør huske på:

• MPO-12 er enkablingsformat, ikke en hastighetsstandard. Den støttede datahastigheten avhenger av transceiver, fibertype, polaritet og kanaltap.
• Den samme MPO-12-enheten kan bygges som enstammekabel, en patchledning eller enMPO-til-LC-utbrudd.
• Den er mye brukt i 40GBASE-SR4 og 100GBASE-SR4 parallelle multimoduskoblinger, og i utvalgte 400G parallelle enkel-modusdesign.
• Bare 8 av de 12 fibrene er aktive i mange SR4-utplasseringer. De resterende fire posisjonene er ubrukte, men finnes i kontakten.

MPO vs MTP: Er de de samme?

MPO er den generiske koblingskategorien definert av IEC- og TIA-standardene ovenfor. MTP® er et registrert varemerke for US Conec for en konstruert,-høyytelses MPO-kontakt. IfølgeUS Conec, MTP-kontakten kan kombineres med generiske MPO-koblinger som samsvarer med IEC 61754-7 og TIA-604-5 Type MPO, samtidig som den legger til funksjoner som et avtakbart hus, flytende hylse og strammere pinnetoleranser.

For anskaffelser og lenkedesign er det praktiske svaret:MTP- og MPO-kontakter passer sammen, men de er ikke alltid det samme produktet. Valgspørsmålet er nesten aldri "MPO eller MTP?" - det er spesifikasjonsarket bak koblingen. En dypere sammenbrudd av forskjellene er dekket i vårMTP vs MPO-ingeniørens valgguide.

Når du sender en tilbudsforespørsel, er feltene som faktisk betyr noe:

• Fiberantall og aktiv posisjonslayout
• Fibertype (OM3, OM4, OM5, OS2)
• Polaritetsmetode (type A, B eller C)
• Koblingskjønn (festet eller frigjort)
• Slutt-ansiktspolering (UPC eller APC)
• Tapskarakter (standard-tap eller lavt-tap)
• Jakkevurdering (OFNR, OFNP, LSZH)
• Lengde, inkludert serviceløkker

Hvor brukes MPO-12 fiberkabler?

Datasenterstammekabling

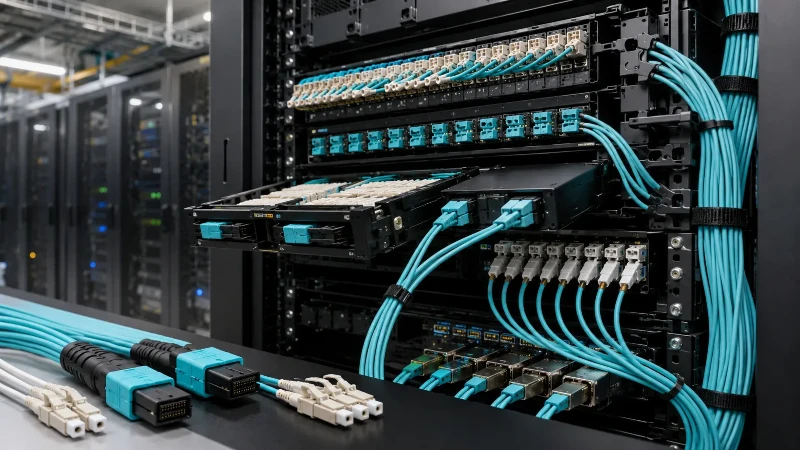

Fabrikk-terminert MPO-12 trunker går mellom fiberdistribusjonspaneler i hoved-, mellom- og sonefordelingsområder. Fordi de sendes testet, fjerner de feltpoleringsarbeid og strammer inn tapsbudsjettet – en kritisk fordel når hver tilkobling i en 100G- eller 400G-kanal konkurrerer om tideler av en dB.

40G og 100G SR4 parallelloptikk

IfølgeIEEE 802.3ba(40 Gb/s og 100 Gb/s Ethernet), 40GBASE-SR4 og 100GBASE-SR4 bruker fire parallelle sendebaner og fire parallelle mottaksbaner over multimodusfiber, og okkuperer 8 av de 12 fiberposisjonene i en MPO-12-kontakt. Det er grunnen til at MPO-12 ble de-facto SR4-grensesnittet selv om fire fibre går ubrukt.

MPO-til-LC Breakout

AnMPO-til-LC breakout-kabelvifter én MPO-12-kontakt ut til seks dupleks LC-par. Dette er hvordan trunks med høy-tetthet møter svitsjlinjekort eller patchpaneler som fortsatt bruker LC-porter -, for eksempel, som terminerer en 12-fibertrunk til seks 10G LC-duplekskoblinger inne i en top-of-rack-svitsj.

Patchpaneler og kassetter med høy-densitet

MPO-moduler og kassetter lar én rackenhet bære 96–144 LC-ekvivalenter. Bagasjerommet forblir MPO, utstyrssiden forblir LC, og kassetten håndterer polaritet og fiberkartlegging internt.

MPO-12 Polaritet: Type A vs Type B vs Type C

Polaritet er der de fleste MPO-koblinger-oppsetter feil. I dupleks LC-kabling er polariteten intuitiv - bytt en kontakt og koblingen kommer opp. I MPO-kabling bestemmes polariteten av trunkmetoden, kassettkablingen og patchkabeltypen kombinert som en kanal.

Fluke Networksog TIA-568-standardene beskriver tre polaritetsmetoder:

• Skriv A (metode A) - Rett-gjennom.Posisjon 1 ved ende A tilordnes til posisjon 1 ved ende B. Krever en A-til-A-lappsnor i den ene enden og en A-til-B-lappsnor i den andre enden av kanalen. Vanlig i enkelt-modusimplementeringer.
• Type B (metode B) - Omvendt.Posisjon 1 ved ende A kartlegger til posisjon 12 ved ende B. Bruker to A-to-B patch-snorer. Dette er den vanligste metoden for parallelloptikk som 40G/100G SR4 fordi Tx/Rx-paringen fungerer symmetrisk.
• Type C (metode C) - Par-vendt.Tilstøtende fibre vendes på innsiden av kabelen slik at fiber 1 i ende A tilordnes fiber 2 i ende B.Type C støtter ikke parallell-fiberoverføringog bør ikke brukes for SR4, SR8, DR4 eller andre applikasjoner der flere Tx-baner deler én kobling.

For en 40G eller 100G SR4-kobling er den sikreste standarden en Type B MPO-12 trunk pluss matchede MPO-kassetter -, men verifiser mot kassettprodusentens polaritetsdiagram. Felterfaring sier det mer rett ut: et polaritetsmisforhold på en splitter ny 100G-kanal er langt mer vanlig enn en dårlig fiber, og det er det første du må sjekke før du trekker ut OTDR.

Kan MPO-12 brukes til 400G og 800G?

Det er her forutsetninger forårsaker dyre feil. MPO-12 passer til noen 400G-optikk, men ikke alle, og nesten ingen standard 800G-optikk.

400G med MPO-12

• 400GBASE-DR4bruker 4 parallelle enkelt-modusbaner (8 aktive fibre) over en MPO-12 APC-kontakt. Dette er den vanligste MPO-12-brukersaken i 400G.
• 400G-SR4.2 (BiDi)bruker to bølgelengder per fiber for å passe 400G inn i 8 aktive multimodusfibre, typisk på en MPO-12 UPC-kontakt. Bekreft mot databladet for optikkleverandøren.

400G/800G med MPO-16, ikke MPO-12

• 400GBASE-SR8bruker 8 parallelle multimodusbaner over 16 fibre - definert for 16-fiber MPO-kontakten (MPO-16), ikke MPO-12.
• 800GBASE-SR8, som definert avIEEE 802.3df, bruker også 8 baner over 16 multimode fibre og er bygget rundt MPO-16.
• 800G-DR8enkelt-modus bruker 8 parallelle enkelt-modusbaner - igjen MPO-16.

MPO-12 vs MPO-16 i én setning

Hvis veikartet ditt stopper ved 40G/100G SR4 eller 400G DR4/SR4.2, er MPO-12 riktig. Hvis veikartet ditt når 400G-SR8 eller 800G, planlegg for MPO-16-trunker fra dag én – kontaktene er fysisk forskjellige og kan ikke kombineres.

MPO-12 kabelvalgstabell etter hastighet og bruksområde

Avstandstall følger IEEE 802.3 kanalveiledning. Verifiser alltid mot det spesifikke transceiver-dataarket, siden leverandør-spesifikke tapsbudsjetter kan forkorte den støttede rekkevidden.

Hvordan velge riktig MPO-12 fiberkabel

1. Start med transceiveren, ikke kabelen

Transceiver-dataarket definerer nesten alle andre avgjørelser. Før noe annet, trekk ut dataarket og bekreft: koblingstype (MPO-12, MPO-16, LC), fibertype (multimode-grad eller enkel-modus), polering (UPC eller APC), nødvendig polaritet, maksimal rekkevidde og budsjett for innsettingstap. Hvis modulen er 400G-DR4 APC, vil ingen UPC multimoduskabel lagre koblingen.

2. Velg fiberkvalitet etter rekkevidde og veikart

OM3 dekker de fleste korte multimoduskoblinger og er det mest kostnadseffektive-valget. OM4 kjøper rekkeviddemargin og er det tryggere valget for 100G-kanaler lengre enn 50 m eller for kabelanlegg som vil bli gjenbrukt for fremtidige oppgraderinger. OS2 er obligatorisk for parallell enkelt-modusoptikk som DR4. OM5 er bare verdt å spesifisere når nettverket bruker kort{11}}bølgelengdedelingsmultipleksing (SWDM)-optikk. Detaljerte rekkeviddesammenligninger er dekket i vårOM1–OM5 multimodus fiberavstandsguide.

3. Lås polariteten før du bestiller

Bestem Type A, B eller C på kanalnivå, ikke kabelnivå. Dokumenter polariteten på stammen, kassetten og patchledningen sammen. En type B-stamme med feil patch-ledninger oppfører seg akkurat som en ødelagt kabel på en fibertester.

4. Bekreft Connector Gender

Pinnede (hann) MPO-kontakter bærer justeringspinnene; ustiftede (hunlige) MPO-kontakter mottar dem gjennom en adapter. Hvert paret par må være en hann og en hunn. Festet-til-festet kan ikke settes inn. Kvinne-til-kvinne justerer seg dårlig og forårsaker høyt tap av avkastning. De fleste transceivere avslører et kvinnelig grensesnitt, noe som betyr at patch-ledninger på utstyrssiden vanligvis er hanner.

5. UPC eller APC - Aldri begge

UPC-endeflater er flate-polerte; APC-endeflatene er vinklet i 8 grader. Sammenkobling av en UPC-kontakt med en APC-kontakt skader begge endeflatene og produserer vilt tap av-spesifikasjoner{4}}. Som en generell regel: multimodus parallelloptikk bruker UPC; enkel-modus parallelloptikk (DR4) bruker APC. For en dypere diskusjon, se vårAPC fiberoptisk kabelguide.

6. Standard-tap vs. lavt-tap

Hvert sammenkoblede MPO-par bidrar med omtrent 0,35 dB (standard) eller 0,20 dB (lavt-tap) i henhold til den typiske leverandørspesifikasjonen. I en kanal med en trunk, to kassetter og to patch-kabler, utgjør den forskjellen nesten 1 dB takhøyde -, ofte forskjellen mellom en bestått og en sviktende 100G- eller 400G-kobling. Velg lavt-tap for 100G og over, for kanaler med tre eller flere parede par, eller for en hvilken som helst kobling som forventes å bli gjenbrukt etter en oppgradering.

7. Velg riktig jakke

OFNP (plenum) for luft-behandlingsrom, OFNR (stigerør) for vertikale veier mellom etasjer, og LSZH for europeiske installasjoner eller soner med strenge regler for røykutslipp-. Jakkevurdering er et bygnings-kodekrav i de fleste kommersielle bygninger - mislykkes og kabelen mislykkes i inspeksjon uavhengig av optisk ytelse.

8. Mål ruten, ikke avstanden-til-stativ

Legg til overliggende brettbaner, vertikale fall, slakke løkker og ruting av patchpanel. Et 7 m rack-til-gap trenger vanligvis en 10–12 m kabel. For kort tvinger en skjøt eller en erstatning; for lang blokkerer luftstrømmen.

Vanlige feil ved kjøp av MPO-12-kabler

• Behandler "MPO-12" som en komplett spesifikasjon.To kabler merket MPO-12 kan avvike i polaritet, kjønn, polering, tapsgrad og jakke – og enhver av disse mismatchene bryter koblingen.
• Ignorerer polaritet på kanalnivå.Polaritet er en kanalegenskap, ikke en kabelegenskap. En type B-stamme garanterer ikke en fungerende kobling i seg selv.
• Blanding festet og frigjort feil.To stiftede kontakter kan ikke kobles sammen, og to ikke-stiftede kontakter produserer upålitelig justering.
• Forutsatt at MPO-12 passer hver 400G eller 800G optikk.400G-SR8, 800G-SR8 og 800G-DR8 krever MPO-16. Kontroller optikken før kabelen.
• Velge OM3 når OM4 var nødvendig.En 90 m 100G-SR4-kobling kjører på OM4 og feiler på OM3. OM3 kostnadsbesparelsen forsvinner første gang koblingen byttes ut.
• Glemte tapsbudsjettet.Totalt kanaltap betyr mer enn kabellengde. For mer, se vårforklaring av innsettingstap.

Sjekkliste for installasjon og testing

Før installasjon

• Bekreft transceivermodell og kontaktgrensesnitt.
• Bekreft fibertype, polaritetsmetode, kjønn, polering, tapsgrad og jakke.
• Mål ruten på nytt{{0}, inkludert serviceløkker og bøyningsgodtgjørelser.
• Merk begge ender før du drar.

Under installasjonen

• Hold støvhettene på plass til parringsøyeblikket.
• Overhold minimum bøyeradius - vanligvis 10× kabel OD for installasjon, 20× under belastning.
• Hold deg under maksimal trekkspenning; MPO-montasjer er mer følsomme for trekkbelastning enn simpleks-patch-snorer.

Etter installasjon

• Inspiser og rengjør hver MPO-endeflate med et MPO-rengjøringsmiddel og et fibermikroskop - en enkelt skitten posisjon forurenser hele 12-fiberforbindelsen.
• Test polaritet fra ende-til-med en MPO-polaritetstester.
• Mål innsettingstap; registrere verdien per-kanal.
• Oppdater dokumentasjonen for stativ, panel og port.

Konklusjon

MPO-12-fiberkabel løser reelle problemer -tetthet, distribusjonshastighet og ren kabeladministrasjon – for 40G, 100G og utvalgte 400G-datasenterkoblinger. Det er også en av de enkleste kablene å spesifisere feil, fordi "MPO-12" alene ikke er en komplett bestilling.

Før du legger inn bestillingen, lås ned transceivermodellen, fibertype, polaritet, kjønn, polering, tapsgrad, jakke og full rutelengde. Hvis veikartet når 400G-SR8 eller 800G, planlegg trunk-infrastrukturen rundt MPO-16 fra starten. For prosjekter som blander trunk, breakout og patch i samme kanal, en rask gjennomgang mot vårMPO kabeltyper guidebidrar til å unngå uoverensstemmelser før de når stativet.

Når du er i tvil, send sender/mottakermodellen, koblingsdiagrammet og paneloppsettet til leverandøren din med tilbudsforespørselen. Den riktige MPO-12-spesifikasjonen på papir er det som garanterer at lenken kommer opp første gang på stedet.
