Hva er en LC-kontakt? Typer, bruksområder og hvordan du velger

En LC-kontakt er en fiberoptisk kontakt med liten-form-faktor med en 1,25 mm keramisk hylse og en skyve-låsmekanisme. Den ble opprinnelig utviklet av Lucent Technologies for telekomapplikasjoner og er nå standardisert underTIA-604-10 (FOCIS-10)ogIEC 61754-20. På grunn av sin kompakte størrelse-omtrent halvparten av fotavtrykket til en SC-kontakt-har LC blitt den dominerende kontakten for SFP- og SFP+-transceiver-grensesnitt, høy-patchpaneler og mest moderne en- eller to-fiberoptiske koblinger.

Hvis utstyret ditt har en LC-port, er kontaktvalget allerede gjort for deg. Men hvis du spesifiserer en ny fiberkobling eller sammenligner koblingsalternativer, innebærer avgjørelsen mer enn bare å matche en portform. Fibermodus, poleringstype, kabelhåndteringsplass og koblingsarkitektur spiller inn. Denne veiledningen dekker hvordan LC-kontakter fungerer, hvilke typer som er tilgjengelige, hvor de brukes, hvordan de sammenlignes med SC og MPO, og hvordan du velger den rette for prosjektet ditt.

Hva er en LC-kontakt og hvorfor betyr det noe?

LC står for Lucent Connector. Den bruker en 1,25 mm zirconia keramisk hylse-nøyaktig halvparten av diameteren til 2,5 mm hylsen som finnes iSC, FC, ogST-kontakter. Den mindre hylsen er den største enkeltårsaken til at LC tok over i miljøer med høy-tetthet: den tillater omtrent dobbelt så mange porter i samme panelplass.

Fysisk sett har en LC-kontakt en liten rektangulær kropp med en fjærbelastet lås, som i konsept ligner på en RJ-45-klemme. Du skyver den inn til den klikker, og drar i låsen for å løsne. Denne låsedesignen gir trekk-stabilitet i rackmontert utstyr, noe som betyr noe når dusinvis av kabler er bundet sammen i et 1U eller 2U patchpanel.

Typiskinnsettingstap for en LC-kontakter rundt 0,2–0,3 dB, og den er vurdert for omtrent 500 paringssykluser under standardforhold. Disse tallene er sammenlignbare med SC-kontakter, så skiftet til LC er drevet av tetthet, ikke av optiske ytelsesforskjeller.

Typer LC-koblinger

LC er ikke et enkelt produkt-det er en familie. Varianten du trenger avhenger av fiberantall, fibermodus, poleringsbehov og fysisk miljø. Her er hvordan hovedtypene brytes ned.

Simplex vs. Duplex LC

En simpleks LC-kontakt avslutter en fiber. En dupleks LC-kontakt holder to fibre side ved side i et enkelt klipshus, en for overføring og en for mottak. I de fleste Ethernet- og transceiverbaserte-koblinger er dupleks standard fordi toveiskommunikasjon trenger et fiberpar. Hvis SFP- eller SFP+-modulen din har to LC-uttak, trenger du en dupleks LCpatch ledning.

Simplex LC er mindre vanlig, men ikke sjelden. Den vises i enkelt-fiber toveis (BiDi) sender/mottakerkoblinger, overvåkingsporter og visse passive optiske nettverkskonfigurasjoner der én fiber bærer trafikk i begge retninger ved bruk av forskjellige bølgelengder.

Enkel-modus kontra multimodus LC

LC-kontakter er tilgjengelige for beggeenkelt-modusogmultimodusfiber. Koblingskroppen er mekanisk den samme, men hylseboringens størrelse er forskjellig for å matche fiberkjernediameteren -typisk 9 µm for enkel-modus og 50 µm eller 62,5 µm for multimodus.

Et praktisk identifikasjonstips: enkelt-modus LC-kontakter og -adaptere er vanligvis blå (UPC) eller grønne (APC), mens multimodusversjoner er beige (OM1/OM2) eller aqua (OM3/OM4). I et travelt patchpanel er fargekoding ofte den raskeste måten å bekrefte at du tar den riktige jumperen. Kontroller alltid at kontakten, kabelen og optikken deler samme fibermodus-blande enkelt-modus og multimodus i én kobling vil forårsake alvorlig signaltap eller en fullstendig koblingsfeil.

LC UPC vs. LC APC

UPC (Ultra Physical Contact) og APC (Angled Physical Contact) refererer til poleringsgeometrien på hylsens endeflate. UPC har en lett hvelvet, flat-polert overflate. APC legger til en 8-graders vinkel til den overflaten. Den praktiske forskjellen kommer ned til hvor mye lys som spretter tilbake mot kilden - en parameter som kallesavkastningstap.

Bransjestandard-mål for avkastningstap, som dokumentert av produsenter som f.eksBelden, er omtrent -50 dB for UPC og -60 dB eller bedre for APC. Begge typene har sammenlignbare innsettingstap (rundt 0,3 dB), så valget er drevet av applikasjonens følsomhet for bakrefleksjon, ikke av signalgjennomstrømning.

Bruk LC UPC for de fleste standard digitale koblinger, inkludert SFP-baserte Ethernet- og datasenterforbindelser. Bruk LC APC der systemspesifikasjonen krever minimal tilbakerefleksjon-GPON/FTTx, CATV RF-overlegg, WDM-systemer som opererer ved bølgelengder over 1500 nm, og enhver kobling der den optiske designen eksplisitt krever APC. Ikke bland APC- og UPC-kontakter på samme par; den ikke-tilpassede ende-flategeometrien forårsaker høyt innsettingstap og kan fysisk skade begge hylsene.

Uniboot, HD, Field-Installerbare og robuste LC-varianter

Utover de grunnleggende simpleks- og dupleksstilene, tar flere spesialiserte varianter opp spesifikke installasjonsutfordringer:

• Uniboot LCkombinerer to fibre til en enkelt rund kabeljakke i stedet for standard glidelås. Dette reduserer kabelvolumet med omtrent 50 %, noe som betyr noe i tette stativmiljøer der luftstrøm og kabelføringsplass er svært viktig. Noen uniboot-design støtter også verktøy-fri polaritetsreversering, slik at du kan bytte Tx/Rx-retning uten å-reterminere.
• HD (trekk-fane) LClegger til en liten uttrekkstapp eller spak til koblingskroppen. I et fullt lastet 1U patchpanel er fingertilgangen ekstremt tett. Trekk--fane-design lar deg koble fra en spesifikk kobling uten ved et uhell å løsne naboene-en ekte frustrasjon som alle som har jobbet i et kabinett med høy-tetthet vil kjenne igjen.
• Felt-installerbar LCkoblinger, noen ganger kaltfiber hurtigkoblinger, er designet for-avslutning på stedet uten utstyr for fusjonsspleising. De aksepterer vanligvis 250 µm eller 900 µm fiber og 0,9–3,0 mm snor. Disse er praktiske for FTTH-fall, bygging av LAN-utvidelser og reparasjonsscenarier der frakt av en fabrikkterminert jumper ikke er et alternativ.
• Robust / forseglet LCkontakter med IP67- eller IP68-klassifisering er tilgjengelig for utendørs, industrielle eller militære miljøer der fuktighet, støv eller vibrasjoner kan skade en standardkontakt.

Vanlig bruk av LC-koblinger

Datasentre og bedrifts-LAN

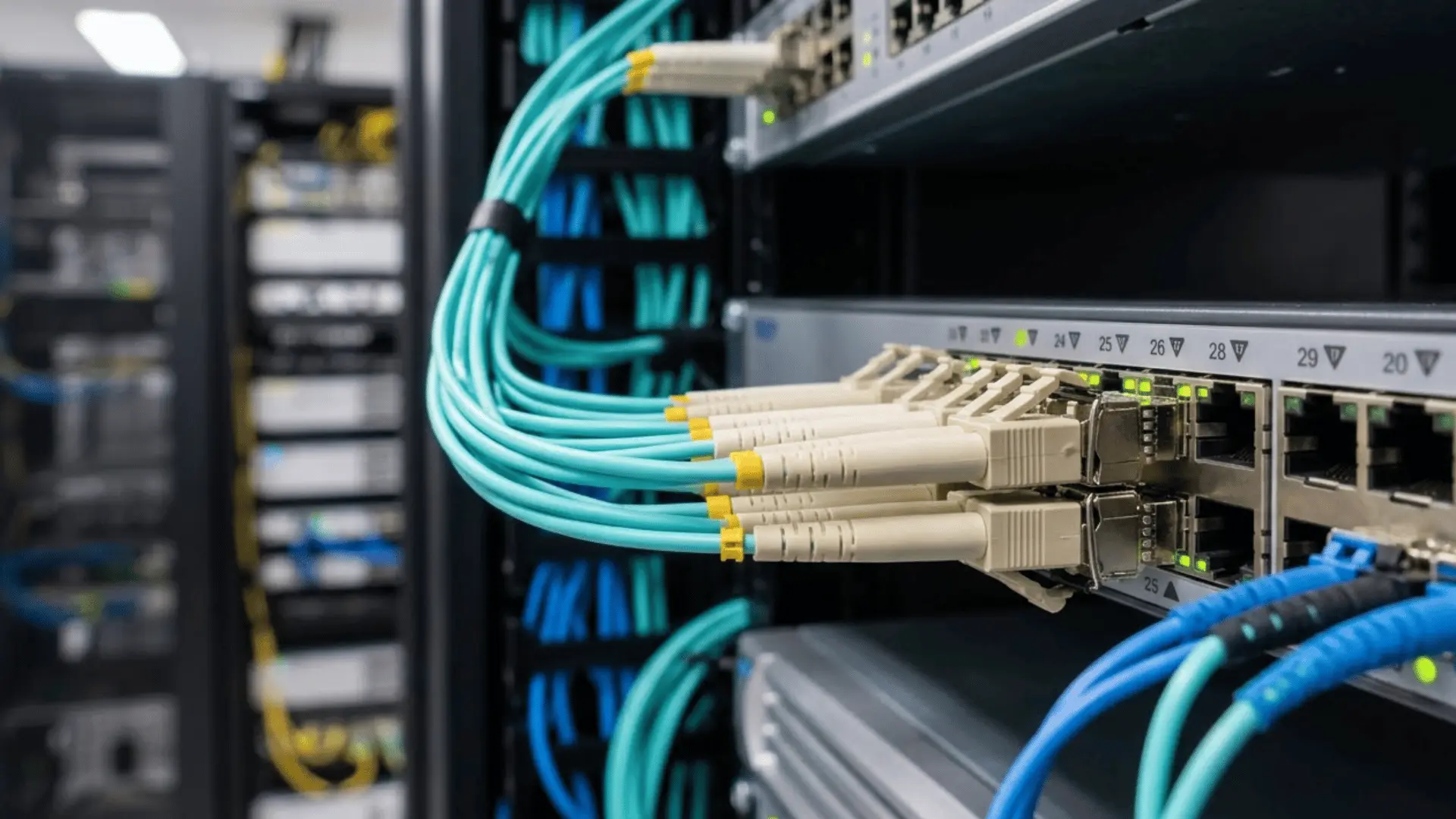

LC er den mest brukte kontakten i moderne datasenter strukturert kabling. Kombinasjonen av høy porttetthet, SFP/SFP+-kompatibilitet og lavt innsettingstap gjør det til standard for server-å-bytte, bytte-til-bytte og krysse-koblinger. I en typisk topp-utplassering av-rack kan hver svitsj ha 24 til 48 SFP+-porter, som alle krever tosidige LC-patch-kabler. Strukturerte kablingssystemer bruker ofteMPO-til-LC breakout-kablerå gå over fra ryggradstrunker med høy-fiber-tall ned til individuelle LC-tilkoblinger ved utstyrsportene.

Telekom og FTTx

I telekommunikasjonsnettverk ogFTTH/FTTx-distribusjoner, LC-koblinger vises ved OLT-transceiver-grensesnitt, optiske distribusjonsrammer og ONT-forbindelser på -abonnentsiden. APC polish er vanlig i disse applikasjonene fordi PON-systemer er følsomme for bakrefleksjon. Felt-installerbare LC-varianter forenkler siste-mileterminering, spesielt i fler-boligbygg der hver enhet krever et separat fiberfall.

SFP og SFP+ transceiver-grensesnitt

Nesten alt fiber-basertSFP og SFP+ modulerbruke dupleks LC som deres optiske grensesnitt. Som nevnt iSFP Multi-Source Agreement (MSA)spesifikasjonen, er de fysiske burdimensjonene designet rundt LC-formfaktoren. SC-koblinger er fysisk for store til å passe et standard SFP-bur i duplekskonfigurasjon, og derfor er SC-baserte SFP-er begrenset til enkelt-fiber BiDi-varianter. Hvis du kjøper optikk til en svitsj eller ruter med SFP/SFP+ spor, vil kontakten nesten helt sikkert være dupleks LC med mindre dataarket sier noe annet.

LC vs. SC vs. MPO: Hvilken kontakt bør du bruke?

De tre kontaktene du oftest vil møte i moderne fibernettverk er LC, SC og MPO. De er ikke utskiftbare, og det riktige valget avhenger av porttype, fiberantall og installert infrastruktur-ikke av hvilken kontakt som er "nyeste" eller "best".

Når skal du velge LC

Velg LC når utstyrsporten din er LC (de fleste SFP/SFP+-enheter), koblingen krever en eller to fibre, og porttettheten har betydning. Dette dekker det store flertallet av Gigabit Ethernet-, 10G- og 25G-servere-for å-bytte tilkoblinger i datasentre og bedrifts-LAN.

Når skal du velge SC

VelgeSCnår du kobler til eksisterende SC-infrastruktur og kostnadene ved å migrere til LC (nye patchpaneler, adaptere, jumpere, inventarendringer) oppveier tetthetsfordelen. SC er fortsatt vanlig i eldre telekomsentralkontorer, noen PON OLT-grensesnitt og installasjoner der operatører foretrekker den større koblingskroppen for enklere håndtering med hansker. Hvis du trenger å bygge bro mellom et SC-basert kabelanlegg til LC-utstyr, enLC-til-SC hybridadaptereller hybrid patch-ledning kan bidra til å unngå en fullstendig om{0}}avslutning.

Når skal du velge MPO

VelgeMPO/MTPnår koblingen trenger mer enn to fibre i en enkelt kobling-for eksempel, 40G QSFP+ SR4 (8 fibre), 100G QSFP28 SR4 (8 fibre) eller ryggradstrunker med høy-fiber{10}}tall. MPO er ikke en erstatning for LC; den tjener et annet lag av kablingsarkitekturen. I mange datasenterdesigner fører MPO-trunnkabler fiber i bulk fra en sone til en annenbryte ut til individuelle LC-tilkoblingerved utstyrsenden. For en dypere sammenligning, se vårMTP vs. MPO valgguide.

Når du ikke skal velge LC

LC er ikke den rette kontakten i enhver situasjon. Hvis transceiver-grensesnittet er MPO (som med de fleste QSFP+ og QSFP28 parallelloptikk), ikke prøv å tvinge en LC-tilkobling-du trenger en MPO-patchledning eller en breakout-enhet. Hvis det eksisterende kabelanlegget er helt SC og prosjektbudsjettet ikke støtter migrering, vil det å legge til LC-utstyr skape adapteroverhead og lagerkompleksitet. Og i utendørs eller tøffe-miljøapplikasjoner kan det hende at en standard LC-kontakt uten IP-klassifisert hus ikke overlever forholdene.

Hvordan velge riktig LC-kontakt: Et 5-trinns rammeverk

I stedet for å gjette, arbeid gjennom disse fem sjekkene i rekkefølge. Hver enkelt begrenser alternativene dine til bare den riktige LC-varianten gjenstår.

Trinn 1 - Sjekk utstyrsporten.Se på sender/mottakermodulen eller enhetskontakten. Hvis det står "dupleks LC", trenger du dupleks LC. Hvis enheten bruker SC eller MPO, er ikke LC den rette kontakten uavhengig av hva annet du foretrekker. Portgrensesnittet er det ikke-omsettelige utgangspunktet.

Trinn 2 - Bekreft fibermodus.Bekreft om koblingen brukerenkelt-modus eller multimodusfiber. LC-kontakten, kabelen og optikkmodulen må alle samsvare. En enkel-modus LC-kontakt på en multimoduskabel vil føre til store tap og kan forhindre at koblingen kommer opp i det hele tatt.

Trinn 3 - Bestem enkelsidig eller tosidig.De fleste SFP-baserte Ethernet-koblinger bruker dupleks LC. Enkelt-fiber BiDi-transceivere bruker simpleks. Ikke bestill simpleks fordi det ser enklere ut-rekkefølge basert på senderens fysiske portantall.

Trinn 4 - Velg UPC eller APC polish.For standard digitale datakoblinger (Ethernet, Fibre Channel, de fleste SFP-moduler) er UPC standard. For PON-, CATV RF-, WDM-systemer ved høyere bølgelengder, eller enhver applikasjon der systemspesifikasjonen angir APC, bruk APC. Når du er i tvil, match hva slags polish som allerede er utplassert på den eksisterende infrastrukturen. Koble aldri APC med UPC.

Trinn 5 - Evaluer det fysiske miljøet.I et rent,-klimakontrollert datasenter er standard tosidig LC greit. I et 1U panel med høy-tetthet der hver port er befolket, bør du vurdere uniboot eller pull-tab (HD) LC for enklere tilgang og bedre luftstrøm. For utendørs eller industrielle miljøer, spesifiser en robust eller IP-klassifisert LC-enhet. For feltavslutning uten skjøting, bruk enfelt-installerbar hurtigkobling.

Hurtigreferanse for valg av LC-kontakt

Vanlige feil å unngå med LC-koblinger

Forutsatt at alle-høyhastighetskoblinger bruker samme kobling.En 10G SFP+-kobling og en 40G QSFP+-kobling kan kjøre med sammenlignbare samlede datahastigheter, men SFP+ bruker dupleks LC mens QSFP+ vanligvis bruker MPO. Sender/mottakergrensesnittet-ikke hastighetsetiketten-avgjør koblingen.

Blander APC og UPC på samme tilkobling.Dette er ikke en kosmetisk forskjell. En APC-hylse sammenkoblet med en UPC-adapter skaper et luftgap ved fiberkjernen, noe som resulterer i høyt innsettingstap (ofte flere dB) og potensiell fysisk skade på begge endeflatene. Hvis du finner en grønn kontakt koblet til en blå adapter, stopp og fiks den før du feilsøker noe annet.

Ignorerer kabelhåndtering i tette stativer.Standard dupleks LC-patchsnorer med stive jakker med glidelås kan være vanskelig å trekke i et fullastet skap. Hvis du bygger en krysskobling med høy-tetthet-, og spesifisere uniboot eller slim--profil LC-jumpere fra starten, unngår du frustrasjonen med å ettermontere senere når luftstrøm eller tilgang blir et problem.

Bestilling av kontakter uten å sjekke fiber-pigtail eller kabeldiameter.LC-kontakter er tilgjengelige for 0,9 mm, 2,0 mm og 3,0 mm kabel. Hvis du avslutter enfiber pigtailmed en 0,9 mm buffer, sørg for at koblingsstøvelen og krympen er dimensjonert tilsvarende. En mismatch fører til dårlig strekkavlastning og for tidlig svikt.

Vanlige spørsmål om LC-koblinger

Hva er forskjellen mellom LC- og SC-kontakter?

LC bruker en 1,25 mm hylse og en låsemekanisme; SC bruker en 2,5 mm hylse og en push-pull snap. LC gir omtrent det dobbelte av porttettheten til SC i samme panelrom. Begge leverer lignende optisk ytelse, så valget avhenger av utstyrsporttype og eksisterende infrastruktur. For en fullstendig sammenligning, se vårfiberoptiske kontakttyper guide.

Bruker alle SFP-moduler LC-kontakter?

Nesten alle fiber-baserte SFP- og SFP+-moduler bruker dupleks LC. Det fysiske SFP-buret er for smalt til å romme en dupleks SC-kontakt, så SC-baserte SFP-er eksisterer bare som enkelt-fiber BiDi-varianter. Hvis SFP-modulen din bruker fiber (ikke kobber RJ-45), krever den nesten helt sikkert en LC-patchledning.

Kan jeg koble en LC APC-kontakt til en LC UPC-port?

Nei. APC og UPC har forskjellige ende-flategeometrier (8-graders vinkel vs. flat kuppel). Parring med dem forårsaker dårlig kontakt, høyt innsettingstap og potensiell skade på begge hylsene. Match alltid APC til APC og UPC til UPC.

Er LC tilgjengelig for både enkelt-modus og multimodus fiber?

Ja. LC-kontakter kommer i enkelt-modus- og multimodusversjoner. Koblingskroppen er mekanisk identisk; forskjellen er størrelsen på hylsen og fargekoden (blå eller grønn for enkel-modus, beige eller aqua for multimodus).

Når bør jeg bruke MPO i stedet for LC?

Bruk MPO når koblingen krever mer enn to fibre i en enkelt kontakt-vanligvis for QSFP+ eller QSFP28 parallelloptikk, eller for ryggradstrunker med høy-fiber-tall. LC håndterer en eller to fibre; MPO håndterer 8, 12, 24 eller flere. De tjener forskjellige roller i et strukturert kablingssystem og brukes ofte sammen i samme nettverk.

Hva er en uniboot LC-kontakt?

En uniboot LC-kontakt bærer to fibre i en enkelt rund kabelkappe i stedet for standard glidelås-ved-side. Dette reduserer kabeldiameteren og forbedrer luftstrømmen i tette stativmiljøer. Noen uniboot-modeller støtter også verktøy-fri polaritetsreversering.

Er felt-installerbare LC-kontakter pålitelige?

Moderne felt-installerbare LC-kontakter fra anerkjente produsenter oppnår ytelsestap ved innsetting og returtap nær fabrikkterminerte-enheter når de er riktig installert. De er designet for FTTH-slipp, bygge LAN-utvidelser og nødreparasjoner der det ikke er praktisk å vente på en tilpasset-lengde fra fabrikken.

Referanser

• TIA-604-10 (FOCIS-10) - Fiberoptisk koblingsstandard for intermateability, Type LC.GlobalSpec-oppføring
• Fiber Optics Tech Consortium - "Know Your Fiber Connectors."tiafotc.org
• Belden - "APC vs. UPC: Hva er forskjellen?"belden.com
• Wikipedia - "Small Form-faktor Pluggbar."en.wikipedia.org
