Ja, multimodusfiber kan fortsatt bære en 40G/100G Ethernet-migrering, men bare på korte lenker og bare når designet faktisk samsvarer med kablingsanlegget du allerede eier. Hvis ryggraden din er MPO/MTP-basert,40GBASE-SR4og100GBASE-SR4er vanligvis den mest direkte veien. Hvis alt i bakken er dupleks LC,BiDiellerSWDMoptikk kan spare deg for et omkablingsprosjekt, men de endrer hva du kan gjøre senere med utbrudd og langsiktige-oppgraderinger.
Denne veiledningen er skrevet fra perspektivet til en kablingsingeniør i datasenteret som har måttet revidere brownfield-MMF-anlegg før han meldte seg på en hastighetsoppgradering. Målet er å hjelpe deg med å bestemmehvilkenmigrasjonsvei passer fiberen din, ikke bare fortelle deg at flere finnes.
Når multimodusfiber fortsatt gir mening for 40G/100G
Multimodusfiber får sin plass på koblinger med kort-rekkevidde og høy-tetthet - av typen du finner inne i en enkelt datahall, mellom rader eller i en skaprad. For lengre hopp over-campus eller metro, skifter samtalen til enkelt-modus før du i det hele tatt åpner en sender/mottakerkatalog.
For planlegging gjør to fiberkvaliteter det meste av jobben: OM3 og OM4. PerCiscos transceiver-dokumentasjon, 40GBASE-SR4 støtter opptil 100 meter på OM3 og 150 meter på OM4/OM5; 100GBASE-SR4 støtter opptil 70 meter på OM3 og 100 meter på OM4. Dette er tallene du bør sammenligne med de målte kanallengdene dine, ikke dine ønsker. For en dypere oversikt over karakter-etter-karakterrekkevidde, se vårOM1–OM5 multimodus avstandsreferanse.
Tre forhold forteller deg at MMF fortsatt er den rette samtalen: koblinger forblir inne i en bygning, porttetthet er viktig, og du vil bevare installert fiber. Hvis noen av disse begynner å skli -, spesielt når -, er det et signal om å slutte å strekke MMF og begynne å prise en enkelt-modusbane.
Vurder eksisterende kabling før du velger 40G/100G optikk
De fleste mislykkede oppgraderingene jeg har sett startet med feil første spørsmål: "Hvilken optikk er billigst?" Det riktige første spørsmålet er: "Hva har jeg egentlig i brettet?"
To grener kommer ut av denne beholdningen:
- MPO/MTP-ryggrad allerede på plass.Hvis du implementerte 10GBASE-SR over MTP-trunker for noen år siden, er overgangen til 40GBASE-SR4-parallelloptikk i stor grad en transceiver- og lappeøvelse, ikke en gjenoppretting. Dette er den laveste-friksjonsruten og grunnen til at MTP-trunker var verdt å betale for opprinnelig. VårMTP vs MPO valgguidedekker koblingsforskjellene som betyr noe her.
- Kun dupleks LC.Å kjøre nye multifiberstammer gjennom et aktivt miljø er dyrt og forstyrrende. Det er herBiDi transceivereog SWDM-optikk får sin plass - de lar deg gjenbruke dupleksfiberen du allerede har, på bekostning av fremtidig fleksibilitet.
En ærlig advarsel fra brownfield-jobber: Hvis du allerede presser deg forbi OM3/OM4-rekkeviddegrensene, eller hvis det fem-årige veikartet ditt krysser 100G, er "tvinge MMF til å fungere" vanligvis en falsk økonomi. ENenkelt-mode transceiver sammenligningbør være på bordet fra dag én.
SR4 vs BiDi vs SWDM: Hvilken oppgraderingsbane passer til MMF-anlegget ditt?
Disse tre alternativene lander alle på "40G eller 100G over MMF", men de løser forskjellige problemer og avveier annerledes. Å behandle dem som utskiftbare er en av de vanligste feilene team gjør.
40GBASE-SR4: Parallell optikk på MPO-12
SR4 er et 4-felts 850 nm-grensesnitt over MPO-12-tilkobling, som når 100 m på OM3 og 150 m på OM4. Det er definert iIEEE 802.3ba. Noen 40G SR4-moduler støtter også et 4×10G breakout via en parallell-til-dupleks breakout-kabel, noe som er nyttig under trinnvise migreringer der noen porter må holde seg på 10G.
Bruk den når ryggraden din allerede er MPO/MTP, rekkevidden din er komfortabelt innenfor OM3/OM4-grensene, og du vil ha en standard-justert bane som spiller godt sammen med fremtidig 100G SR4 på samme fiberantall.
100GBASE-SR4: Moderne 100G MMF-standard
Hvis du leser eldre materiale som behandler SR10 som basislinjen for 100G MMF, er den mentale modellen utdatert. Overgangen til 25G-per-bane ble gjort100GBASE-SR4mulig over samme MPO-12-tilkobling som 40GBASE-SR4, og det er det den installerte basen har standardisert på.
I praksis betyr dette at det virkelige planleggingsspørsmålet for 100G over MMF ikke er "kan det gjøres?" men "oppfyller mitt OM3/OM4-anlegg SR4s 70 m / 100 m rekkevidde, med koblinger rene nok til å passere koblingstap?"
BiDi og SWDM: Dupleks-gjenbruksveier for fiber
BiDi og SWDM dukket opp spesifikt for steder der den optiske ryggraden mangler MTP-tilkobling og et gjenskapingsprosjekt er ute av bordet. Ciscos 40G-BiDi- og 100G-BiDi-moduler bruker for eksempel dupleks LC multimodus og kjører det samme fiberparet du kjørte 10G på.
De er overbevisende når avbruddskostnadene er høye. De passer dårlig når du trenger breakout-fleksibilitet - parallelloptikk støtter 4×10G eller 4×25G breakout, mens BiDi og SWDM ikke gjør det. Hvis breakout er i designet ditt i dag, eller du ser det komme, er denne avveiningen viktig.
| Alternativ | Kobling | Rekkevidde (OM3 / OM4) | Gjenbruker dupleks LC? | Utbrudd? | Best passform |
|---|---|---|---|---|---|
| 40GBASE-SR4 | MPO-12 | 100 m / 150 m | Ingen | Ja (4×10G) | MPO-ryggraden allerede på plass |
| 100GBASE-SR4 | MPO-12 | 70 m / 100 m | Ingen | Ja (4×25G) | MPO-ryggrad, moderne 100G-utrullinger |
| 40G/100G BiDi | Dupleks LC | ~100 m / ~150 m (leverandørspesifikasjoner) | Ja | Ingen | Brownfield duplex LC, lav avbruddstoleranse |
| 100G SWDM4 | Dupleks LC | ~75 m / ~100 m (MSA) | Ja | Ingen | Duplex LC gjenbruk der BiDi ikke er tilgjengelig på plattformen |
Et beslutningsrammeverk for din migrasjonsvei
Gå dette i rekkefølge. Stopp ved den første grenen som passer ditt miljø:
- Er ryggraden din MPO/MTP?→ Planlegg rundt 40GBASE-SR4 eller 100GBASE-SR4. Kontroller polariteten og rengjør alle endeflater før igangkjøring. Lager høyreMPO/MTP stamkablerfor din fiberantall og polaritetsmetode.
- Kun dupleks LC, og omkabling er ikke realistisk denne syklusen?→ Pris en BiDi-bane først; fall tilbake til SWDM hvis bytteplattformen din ikke tilbyr BiDi med den hastigheten du trenger.
- Er noen koblinger utenfor OM4s SR4 rekkevidde, eller krysser veikartet 400G innen ~3 år?→ Stopp. Sammenlign med enkelt-modus før du kjøper noe. MMF-besparelsene forsvinner vanligvis innen én oppdateringssyklus.
- Krever noen design utbrudd nå eller sannsynligvis innen 2 år?→ Kun parallell SR4. BiDi og SWDM vil tvinge deg til å redesigne senere.
Vanlige feil i 40G/100G multimodusoppgraderinger
Mønstre jeg har sett gjentas på tvers av brownfield-jobber:
- Behandler SR4, BiDi og SWDM som utskiftbare.De løser forskjellige problemer. Koblingsarkitektur og breakout-krav bør styre valget, ikke modulprisen.
- Starter med optikkpriser i stedet for kablingsvirkelighet.Den billigste transceiveren på et anlegg som ikke kan støtte det, er den dyreste feilen på prosjektet.
- Bruker forutsetninger fra SR10-tiden for 100G.Moderne planlegging er SR4-sentrisk. Hvis noen fortsatt dimensjonerer fibertall for SR10, sjekk om designdokumentet ble oppdatert dette tiåret.
- Gjenbruk av dupleksfiber uten å modellere neste oppgradering.BiDi sparer penger i dag. Hvis neste syklus trenger breakout eller 400G, kommer de sparte pengene tilbake som en fullstendig gjenopprettingsregning -, og det er ofte et dårligere resultat enn å gjøre MTP-pull under 40G/100G-prosjektet.

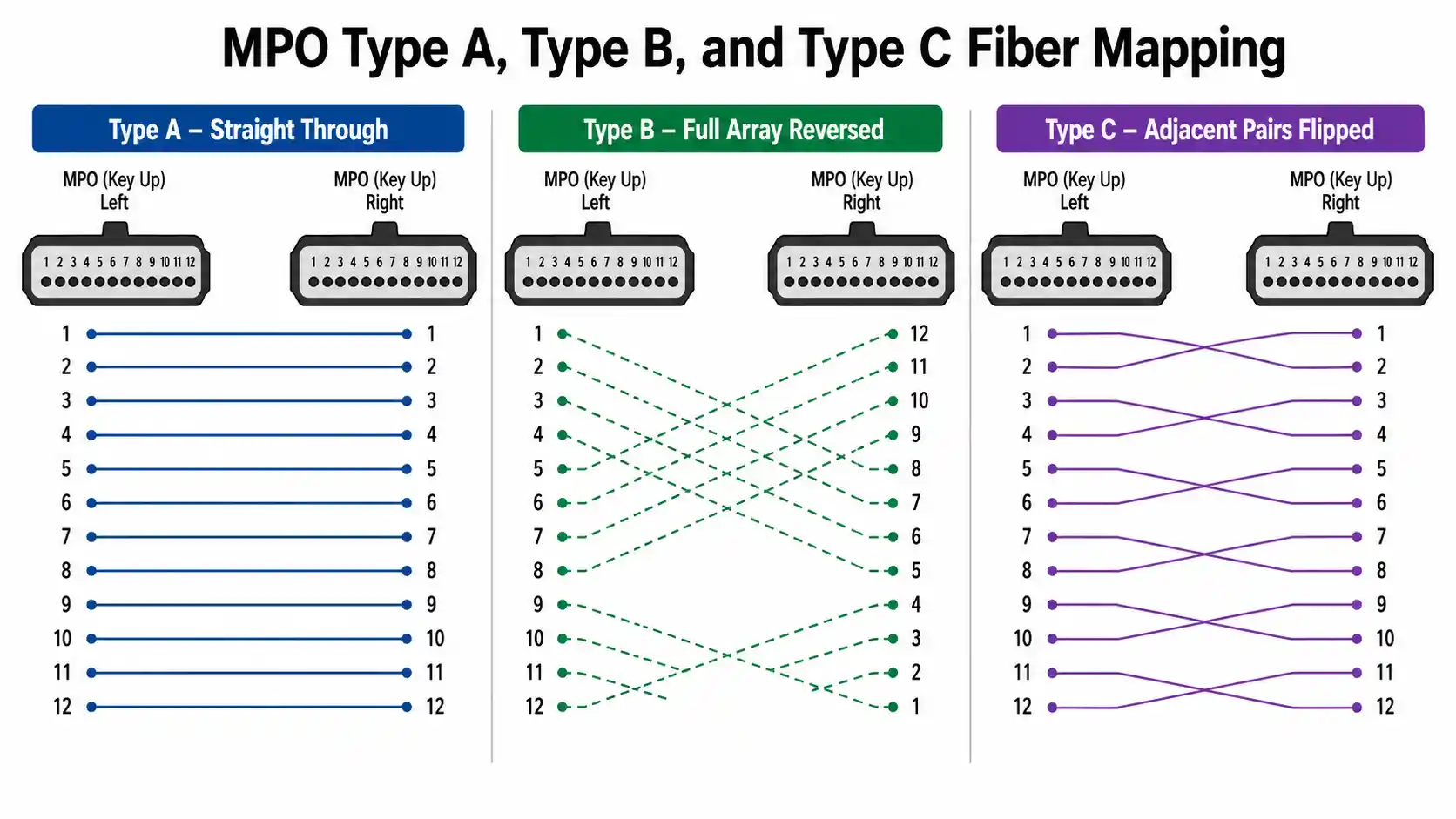

- Ignorerer polaritetsrevisjoner på eldre MPO-anlegg.Polaritetskonvensjonen endres gjennom årene og på tvers av installatører. Anta ingenting før det er testet.
Ofte stilte spørsmål
Kan multimode fiber støtte 100G Ethernet?
Ja, på korte lenker. 100GBASE-løper SR4 opptil 70 m på OM3 og 100 m på OM4 over MPO-12-tilkobling. BiDi- og SWDM-varianter utvider lignende rekkevidde over dupleks LC. Utover disse avstandene blir enkeltmodus det renere svaret.
40GBASE-SR4 vs BiDi - som bør jeg velge?
Hvis du allerede har MPO/MTP-trunker, vinner SR4 på standardjustering og breakout-fleksibilitet. Hvis du bare har dupleks LC og omkabling ikke er i budsjettet, vinner BiDi på avbruddskostnadene. Ingen av dem er universelt bedre.
Kan jeg oppgradere dupleks LC multimode til 100G uten omkabling?
I de fleste tilfeller, ja - ved å bruke 100G-BiDi- eller 100G-SWDM4-optikk. Du bytter ut utbruddsfleksibilitet for gjenbruk av fiber, og du bør-sjekke bryterplattformens støtteliste for sender/mottaker før du forplikter deg.
OM3 eller OM4 for 100GBASE-SR4?
OM4 gir deg 100 m rekkevidde; OM3 gir deg 70 m. Hvis alle dine installerte OM3-koblinger er under 70 m med gode tapsbudsjetter, er ingen oppgradering nødvendig. Hvis du er nær grensen, eller planlegger ytterligere oppgraderinger, er OM4 verdt kostnadsforskjellen under nye trekk.
Når er det verdt å gjenskape i stedet for å gjenbruke MMF?
Når veikartet ditt krysser 400G innen neste oppdatering, når breakout-design kommer, eller når koblingsavstander ikke lenger passer OM4 SR4-rekkevidden. På det tidspunktet sparer du med gjenbruk med dupleks for penger på dette prosjektet og koster deg mer på det neste.
Trenger jeg enkelt-modus for 40G/100G i et datasenter?
Ikke for kort, tett innebygde-koblinger - MMF med SR4 eller BiDi håndterer disse godt. For inter-bygging, lange horisontale løp eller rekkevidde forbi OM4 SR4-grensene, er enkelt-modus den rette samtalen.
Utvalgsmetodikk på én linje
Velg 40G/100G-banen din på fire akser, i denne prioriterte rekkefølgen:koblingsarkitektur du allerede har → målt koblingsavstand → utbruddskrav nå og om 2 år → veikart utover 100G. Annenhver faktor - inkludert modullistepris - rangerer under disse fire. En plan bygget på disse fire aksene har en tendens til å overleve den første revisjonen; planer bygget på transceiver-priser pleier ikke å gjøre det.
Konklusjon
Multimodusfiber er fortsatt et gyldig grunnlag for 40G/100G Ethernet-migrering - forutsatt at designet respekterer anlegget du allerede har. MPO/MTP-ryggrad tar SR4-banen. Dupleks LC-miljøer lener seg mot BiDi eller SWDM. Lang rekkevidde eller et aggressivt oppgraderingsveikart peker mot enkelt-modus før pengene er forpliktet.
Det mest nyttige du kan gjøre denne uken er ikke å sammenligne priser på sender/mottaker. Det er walk the kabling: fiberkvalitet, kontakttype, kanallengde, polaritet. Når disse fire fakta er skrevet ned og bekreftet, er den riktige migrasjonsveien vanligvis den åpenbare.
